Der Modus Mit Lasso befindet sich im Menü unter dem Werkzeug im Menü auf der Registerkarte sowie im Radialmenü. Auf dieses Werkzeug kann i. d. R. zugegriffen werden, während ein Werkzeug aktiv ist. Wenn z. B. der Auswahlmodus geändert werden soll, während das Werkzeug aktiv ist, einfach auf den Pfeil unter klicken. Das Werkzeug bleibt aktiv.

In diesem Auswahlmodus kann zur Auswahl mehrerer Objekte für die meisten Werkzeuge eine Freiform im Grafikfenster gezeichnet werden. Beim Zeichnen werden die Objekte hervorgehoben (nach einer kurzen Verzögerung), so dass klar gekennzeichnet ist, was ausgewählt wird.

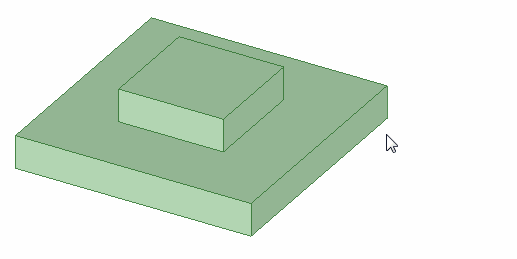

In der nachfolgenden Animation wird der Lasso-Modus mit dem auf "Intelligent" (Standardwert) festgelegten Auswahlfilter verwendet, um das ganze Teil auszuwählen. Beim Zeichnen der Form werden Ecken, Kanten und Flächen zur Auswahl hervorgehoben. Die Maus kann jederzeit losgelassen werden. Die Form wird dann durch eine gerade Linie vom Anfangspunkt zum aktuellen Punkt vervollständigt, und alle innerhalb der Form liegenden Objekte werden ausgewählt.

Auswahl durch Zeichnen einer Freiform

1. Auf den Pfeil neben dem Werkzeug Auswählen klicken und dann auf Mit Lasso klicken oder im Grafikfenster klicken und gedrückt halten, um das Radialmenü zu aktivieren und dann Lasso auswählen.

2. (Optional) Den Typ der ausgewählten Objekte mithilfe von Auswahlfilter in der Statusleiste ändern.

   Die Option Intelligent ist standardmäßig und nach dem Wechsel zu einem anderen Werkzeug aktiviert. Wenn die Option Intelligent aktiviert ist, wird das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Bereich der Auswahlbox oder des Lassos oder im gefärbten Bereich befindet. Durch das Erstellen einer Auswahlbox oder einer Freiform werden Objekte in der folgenden Reihenfolge ausgewählt:

   • In einem Grafikfenster: Fläche, Kante, Skizze, Beschriftung, Ebene, Achse, Punkt

   • In einem Zeichenfenster: Beschriftung, Skizze, Fläche, Kante, Ebene, Achse, Punkt

   Intelligent deaktivieren, um alle ausgewählten Objekttypen auszuwählen. Klicken, um die Typen der auszuwählenden Objekte auszuwählen oder zu löschen.

3. Mit dem Zeichnen einer Form im Grafikfenster beginnen. Mit der linken Maustaste klicken und an dem Punkt, an dem das Zeichnen der Form beginnen soll, gedrückt halten.

4. Die Maustaste gedrückt halten und eine Form im Grafikfenster zeichnen.

   In der Zeichnung in Abbildung 8 wird veranschaulicht, wie mehrere Schleifen gezeichnet werden können.

5. Die Maustaste loslassen, um die Form fertigzustellen.

   Beim Loslassen der Maustaste wird die Form durch eine Gerade zwischen dem Start- und dem Endpunkt geschlossen.

   Wenn die Maustaste losgelassen wird, werden alle Objekte bis auf eingefügte Bilder ausgewählt.

Die Auswahl filtern

Die Auswahl mit dem Steuerelement in der Statuszeile filtern, wie in der Abbildung unten dargestellt. Mit der Option wird gesteuert, wie Objekte bei Verwendung eines der Auswahlmodi , , oder im Konstruktionsbereich ausgewählt werden:

• Bei aktivierter Option wird nur das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Auswahlbereich befindet.

• Bei deaktivierter Option werden alle aktivierten Elemente in der Liste ausgewählt, die sich derzeit im Auswahlbereich befinden.

Bei einem Wechsel zu einem anderen Werkzeug werden die Filterauswahlen gespeichert, die Option ist jedoch aktiviert. Wenn die Option deaktiviert wird, werden die zuvor aktivierten Elemente ausgewählt.

Beispiele

Auswählen von drei Oberflächen durch Zeichnen von mehreren Schleifen





---
