Mit Biegeverkürzungstabellen werden Layouts für flache Muster berechnet. Die Tabellen beruhen auf der Biegeverkürzungsformel, mit der die Länge der abgewickelten Linie berechnet und ein bestimmter Biegewinkel erzeugt wird.

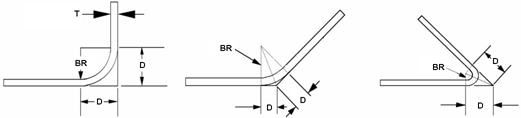

In der Abbildung oben ist D der äußere Abtrag, d. h. der Abstand vom Berührungspunkt des Radius zum Scheitel der Außenseite der Biegung.
Bei einer Biegung von 90 Grad:
|
D = BR + T und BD = 2(BR + T) - BA |
Dabei ist BA der Verkürzungswert (Bend Allowance), der der Bogenlänge der Biegung entlang der neutralen Faser entspricht. Bei der neutralen Faser handelt es sich um den Radius, bei dem das Material von Druckbelastung (innen) zu Zugbelastung (außen) übergeht.
90 Grad sind jedoch ein besonderer Fall. Die allgemeinere Form der Gleichung kann von den Biegewinkeln ungleich 90 Grad abgeleitet werden (zweite und dritte Abbildung oben).
Bei Winkeln ungleich 90 Grad:
|
D = Tan(A/2) x (BR + T) und BD = 2Tan(A/2) x (BR + T) - BA |
Bei 90 Grad:
|
A/2 = 45 und Tan(45) = 1, also: BD = 2(BR + T) - BA |
Wenn einem Teil keine Biegetabelle zugewiesen ist, wird der Verkürzungswert anhand des Standard-K-Faktors aus den Blechoptionen berechnet. Wenn im Fensterbereich Werte für einen Blechparameter eingegeben werden, überschreiben diese die Biegeverkürzung aus der Biegetabelle.
Die Biegeverkürzung kann auf einen negativen Wert festgelegt werden, um die Biegeverkürzung korrekt aus dem Verkürzungswert zu berechnen.
Abgewickelte Längen mit einer Biegetabelle für Blech berechnen
-
Eine CSV-Tabelle in den SpaceClaim-Ordner Library/Bends oder in ein SpaceClaim-Verzeichnis für Hilfsdateien kopieren.
-
Die Biegetabelle für eine Blechkomponente festlegen, indem die Komponente im Strukturbaum und dann die Biegetabelle in der Eigenschaft Biegetabelle ausgewählt werden.
Alle Werte werden dann aus der Biegetabelle entnommen, statt sie zu berechnen. Werte, die nicht aus der Biegetabelle entnommen werden können, können beim Abwickeln der Konstruktion zu einem Fehler führen. Die Zuweisung der Biegetabelle für Blech zu einer Komponente kann aufgehoben werden, indem in der Dropdown-Liste für die Eigenschaft Biegetabelle der leere Wert ausgewählt wird.
Bei der Tabelle unten handelt es sich um eine einfache Biegetabelle, wie sie in einem Tabellenkalkulationsprogramm angezeigt wird. Schlüsselwörter sind fett formatiert.
Beim Abwickeln einer Blechkonstruktion wird der Wert in der ausgewählten Tabelle anhand der Stärke, des Innenradius der Biegung und des Winkels der Konstruktion bestimmt.
Nachdem eine Biegetabelle ausgewählt wurde, kann die Eigenschaft Breite des V-Stempels im Fensterbereich bearbeitet werden. Mit wird die Breite des Werkzeugs festgelegt, das die Biegung erzeugt.
Datei mit durch Kommas getrennten Werten
Biegetabellen werden als bearbeitbare CSV-Dateien (Comma-Separated Value, durch Kommas getrennte Werte) gespeichert. Die unten veranschaulichte Datei enthält dieselben Daten wie die Tabelle oben, jedoch in der Darstellung, die durch das Speichern der Daten in einer Datei mit durch Kommas getrennten Werten erzeugt wird.
Schlüsselwörter, Beschreibungen und Parameter für Biegetabellen
|
Schlüsselwort |
Beschreibung |
Parameter |
|
Version,<Versionsnummer> |
Gibt die Dateiformatversion an. |
Die Versionsnummer des Dateiformats wird angegeben. Die aktuelle Version ist 2.00. Version 1.00 wird ebenfalls unterstützt. |
|
Type,<Typname> |
Der Typ der Daten in der Datei. |
Eine einzige Zeichenfolge, die den in den Tabellen enthaltenen Datentyp darstellt. Die unterstützten Werte sind abhängig von der Version des Dateiformats.
Der Biegewinkel ist < 90 Grad: Der äußere Abtrag wird von der äußeren Formlinie der Biegung gemessen. Der Biegewinkel ist >= 90 Grad: Der äußere Abtrag wird von der Tangentialebene zur Biegung gemessen. |
|
Units,<Einheitentyp> |
Für numerische Werte, deren Einheiten nicht explizit angegeben werden, werden die Standardeinheiten verwendet. |
Muss , oder sein. |
|
Thickness,<Wert> |
Steht am Anfang einer Biegetabellendefinition. |
Ein einzelner Parameter, der die Stärke angibt, für die die Biegeverkürzungen in der Tabelle definiert sind. |
|
VeeDieWidth,<Wert> |
Optional. Gibt einen optionalen Werkzeugparameter an, so dass mehrere Gruppen von Biegeverkürzungswerten für eine angegebene Stärke zulässig sind. Muss nach dem Schlüsselwort Thickness angegeben werden. |
Ein einzelner Parameter, der die Breite des Werkzeugs angibt. |
|
AngleValues,,<Wert>,… |
Definiert die Spalten der Biegeverkürzungstabelle. Die zusätzliche leere Zelle erleichtert die Tabellenausrichtung. Die in der Tabelle festgelegten Werte werden den vorherigen Schlüsselwörtern Thickness und VeeDieWidth zugeordnet. |
Eine Liste von Winkeln in Grad. |
|
Radius,<Radius>, <Verkürzungswert>,… |
Definiert den Inhalt der Biegeverkürzungstabelle. Einzelne Verkürzungswerte können ausgelassen werden. Die Gesamtzahl der angegebenen Verkürzungswerte darf nicht die Anzahl der für das Schlüsselwort AngleValues weiter oben angegebenen Werte überschreiten. |
Der erste Parameter (Radius) gibt den Innenradius der Biegung für die Tabellenzeile an. Alle folgenden Parameter geben die Verkürzungswerte für jede Kombination von Winkel und Radius an. |
