Mit dem Werkzeug

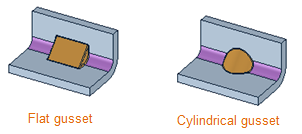

"Eckversteifung" im Menü "Erstellen" auf der Registerkarte "Blech" können in der Konstruktion Eckversteifungen erstellt werden. Eine Eckversteifung ist ein Bereich des Metalls in einer Biegung, der nicht gebogen, sondern in die Biegung gezwungen wird, um das Teil zu verstärken oder zu versteifen. Es können flache oder zylindrische Eckversteifungen erstellt werden. Beide Arten sind in der Abbildung unten dargestellt:
Eckversteifung erstellen
-
Auf der Registerkarte "Blech" im Menü "Erstellen" auf
Eckversteifung klicken. - Im Fensterbereich "Optionen" einen Eckversteifungstyp auswählen ("Flach" oder "Zylindrisch") und dann die Werte für den Winkel, die Tiefe, die Breite und den Rundungsradius für die Eckversteifung auswählen.
-
Auf die Biegung klicken, auf der die Eckversteifung platziert werden soll. Es wird ein blauer Umriss der Eckversteifung angezeigt, der angibt, an welcher Stelle der Biegung die Eckversteifung platziert wird.
-
Klicken, um die Eckversteifung festzulegen.
Eckversteifung verschieben
Beim Verschieben einer Eckversteifung wird beim Werkzeug Verschieben nur das Verschiebe-Werkzeug angezeigt, mit dem die Eckversteifung entlang der gebogenen Achse, auf der die Eckversteifung definiert ist, verschoben werden kann.
-
Auf der Registerkarte "Blech" im Menü "Bearbeiten" auf "Verschieben" klicken.
-
Die zu verschiebende Eckversteifung auswählen.
-
Die Eckversteifung entlang der gebogenen Achse verschieben, um sie an einer neuen Position zu platzieren.
Es kann auch ein neuer Positionswert für die Eckversteifung eingegeben werden.
 |
Wenn das Werkzeug Füllen zum Füllen einer Eckversteifung verwendet wird, bleibt die gebogene Form, auf der die Eckversteifung definiert ist, intakt. |
