Mit dem Werkzeug  Scharnier auf der Registerkarte "Blech" im Menü "Erstellen" können Scharniere an Nähten zwischen Blechteilen erstellt werden.



Scharniere werden durch die folgenden Optionen definiert:

Stiftdurchmesser
Hülsenteilung   Gelenklänge

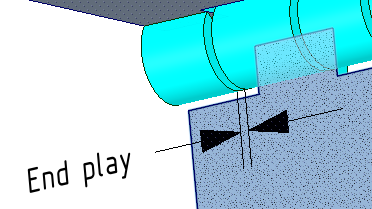

Axialspiel

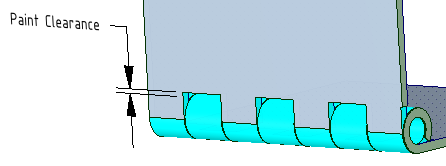

Abstand für Lack



Scharnier erstellen

1. Eine der drei Überlappungen erstellen oder eine Aufspaltung an einer flachen Wandung erstellen.
2. Die Überlappung auswählen, an der das Scharnier platziert werden soll.

3. Auf der Registerkarte "Blech" im Menü "Erstellen" auf  Scharnier klicken.

4. Das Werkzeug Kanten auswählen wird aktiviert, und das Scharnier wird im Vorschaumodus hervorgehoben, um die Platzierung und Größe des Scharniers anzuzeigen.

5. (Optional):  Die Scharnieroptionen im Fensterbereich "Optionen" ändern:

   • Stiftdurchmesser

   • Hülsenteilung

   • Gelenklänge

   • Axialspiel

   • Abstand für Lack

   • Die Scharnierrichtung kann mit dem Kontrollkästchen Kippen geändert werden.

6. Auf Abschließen klicken, um das Scharnier zu erstellen.





---
