Mit dem Werkzeug "Aufspalten" im Menü "Erstellen" auf der Registerkarte "Blech" können Blechflächen geteilt und partielle Einschnitte erstellt werden.

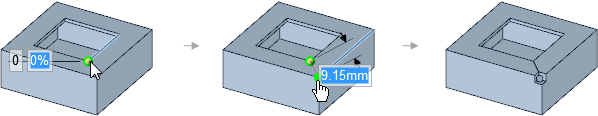

Das Werkzeug "Aufspalten" und die Werkzeughilfe "Zwei schneidende Punkte auswählen" stehen zur Verfügung. Eine Ecke für einen oder beide Punkte wählen, um eine Gehrungsnaht zu erstellen, wie nachfolgend gezeigt. Eckenfreistiche werden bei Bedarf automatisch erstellt.

Mit dem Werkzeug kann nur eine Fläche, keine Stärkekante ausgewählt werden. Eine Biegefläche kann nicht aufgespalten werden.

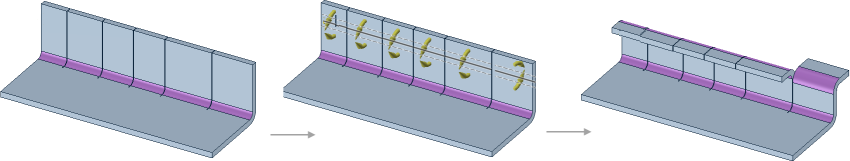

Beim Erstellen mehrerer Aufspaltungen entlang des Blechteils, unabhängig davon, ob ein oder zwei schneidende Punkte oder Biegerichtungen verwendet werden, reicht die resultierende Biegung über die gesamte Länge des Blechteils entlang aller Aufspaltungen und auf beiden Seiten der Aufspaltung(en):

Die Option Lücke beim Aufspalten von Flächen in den Blechoptionen steuert die Breite der Lücke bei der Verwendung des Werkzeugs "Aufspalten".

Partielle Aufspaltung oder partiellen Einschnitt erstellen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf  Aufspalten klicken.

2. Die Werkzeughilfe Zwei schneidende Punkte auswählen auswählen.

3. Die Auswahl für das Werkzeug Eckenfreistich,wenn notwendig.

   Die Form für das Ende einer partiellen Aufspaltung wird durch den Typ des Freistichs bestimmt, der für das Werkzeug "Freistich" festgelegt wurde. Das Werkzeug "Freistich" ist im nachfolgenden Beispiel auf "Quadratisch" festgelegt.



4. Auf einen Punkt auf einer Kante klicken.

5. Für den Prozentsatz der Entfernung entlang der Kante oder der Entfernung vom Ende der Kante kann eine Bemaßung eingegeben werden.

   Der gelbe Ball wird grün, wenn der Endpunkt an einem Punkt gefangen wird.

6. Auf den Punkt für das Ende der Aufspaltung oder des Einschnitts klicken.

Mithilfe einer eingedrückten Kante oder eines Skizzenelements aufspalten

Auf Aufspalten klicken und anschließend eine eingedrückte Kante oder ein Skizzenelement auswählen.

Werkzeughilfen

Die folgenden Werkzeughilfen unterstützen diesen Vorgang:

	Die Werkzeughilfe Schneidenden Punkt auswählen ist standardmäßig aktiviert. Diese Werkzeughilfe spaltet eine Fläche rechtwinklig zu einer Kante am ausgewählten Punkt auf.
	Die Werkzeughilfe Zwei schneidende Punkte auswählen ermöglicht die Auswahl zweier Punkte, und eine Aufspaltung erfolgt zwischen den Punkten. Der Fangradius aus "SpaceClaim-Optionen > Fangen" wird verwendet.





---
