Das Werkzeug erstellt Punkte auf zwei Flächen, die Schweißpunkte darstellen. Jeder Schweißpunkt besteht aus zwei Punkten: einer auf jeder der zusammenzuschweißenden Flächen. Jeder der Punkte muss auf einer Fläche oder Kante liegen. Für den Export nach ANSYS muss jeder der Punkte auf einem anderen Oberflächen- oder Volumenkörperteil liegen.

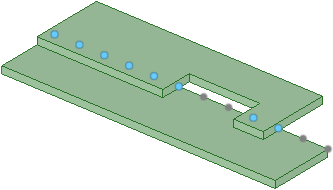

Wenn Schweißpunkte auf einem anderen Körper gefunden werden, enthält die Gruppe keine Punkte mit Verknüpfungen auf demselben Körper, wie in der nachfolgenden Abbildung gezeigt. Schweißpunkte einer Gruppe, die Verknüpfungen besitzen, werden blau und Punkte ohne Verknüpfung werden grau angezeigt.

Schweißpunkte werden bei Änderungen an den Führungskanten oder Bezugsflächen aktualisiert.

• Wenn eine Führungskante verschwindet, werden die auf ihr erstellten Punkte entfernt.

• Wenn sich eine verknüpfte Fläche aus dem Suchbereich des Schweißpunkts entfernt, verschwinden die Punktepaare für diese verknüpfte Fläche.

• Wenn sich die verknüpfte Fläche wieder in den Bereich bewegt, erscheinen die Punktepaare wieder.

• Wenn nicht für alle Punkte auf der Bezugsfläche Punktepaare gefunden werden können, werden die Schweißpunkte im Strukturbaum mit einem Fehlersymbol als ungültig markiert.

Im Grafikfenster werden Bemaßungen für Schweißpunktmuster angezeigt. Diese Bemaßungen sehen wie Bemaßungen für andere Muster aus.

Exportieren nach ANSYS

Für die Konstruktion definierte Schweißpunkte können nach ANSYS exportiert werden. ANSYS Design Modeler und ANSYS Workbench erkennen die Schweißpunkte mit folgenden Einschränkungen:

• Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.

• Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die Körper zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.

• Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem Versatz von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte Fläche gefunden wird.

• SpaceClaim unterstützt im Gegensatz zur Simulation Schweißpunkte, die aus mehr als zwei Punkten bestehen (an einer Stelle werden mehr als zwei Komponenten zusammengeschweißt). Die Simulation ignoriert alle Punkte nach dem zweiten.

  Wenn eine Punktschweißverbindung in SpaceClaim einen aus mehr als zwei Punkten bestehenden Schweißpunkt enthält, wird eine Kette von Punktepaaren von der Simulation als separate Schweißpunkte übernommen, und jeder aus zwei Punkten bestehende Schweißpunkt wird unter dem Knoten Verbindungen separat aufgeführt. Wenn z. B. ein einzelner SpaceClaim-Schweißpunkt die Teile A-B-C-D verbindet, wird dieser als drei separate Schweißpunkte A-B, B-C und C-D übernommen.

Schweißpunkte definieren

1. Auf der Registerkarte im Menü auf  Schweißpunkt klicken.

2. Bezugsfläche auswählen.

   Auf dieser Fläche oder auf diesen Flächen werden die Schweißpunkte definiert. Es muss eine einzelne Fläche oder eine Kette von tangentialen Flächen ausgewählt werden.

3. Auf die Werkzeughilfe Führungskanten auswählen klicken und eine Kante auswählen.

   Entlang dieser Kante werden die Schweißpunkte definiert. Das Werkzeug sucht in folgenden Richtungen nach Verknüpfungskanten:

   1. Oberflächennormale.

   2. Zur Oberflächennormale umgekehrte Richtung.

   3. Wenn keine passende Kante für a oder b gefunden wurden, wird in der Richtung gesucht, die sowohl senkrecht zur Oberflächennormalen als auch senkrecht zur Tangente der Kante liegt.

   Strg gedrückt halten und doppelklicken, um eine Kette von Kanten auszuwählen.

4. (Optional) Wenn eine andere Verknüpfungsfläche definiert werden soll, auf die Werkzeughilfe Verknüpfungsflächen auswählen klicken und eine Verknüpfungsfläche auswählen.

   Es können mehrere Flächen ausgewählt werden. Beim Klicken auf eine Verknüpfungsfläche werden alle vorher ausgewählten Flächen entfernt, und wenn Strg gedrückt gehalten wird, wird eine Fläche hinzugefügt.

5. Die folgenden Optionen festlegen:

   • Startversatz: Der Abstand der Schweißpunkte vom Anfang der Führungskante.

   • Kantenversatz: Der Abstand der Schweißpunkte von der Führungskante.

   • Endversatz: Der Abstand der Schweißpunkte vom Ende der Führungskante.

   • Anzahl der Punkte: Die Anzahl der für jede Kantenkette festzulegenden Schweißpunkte.

   • Inkrement: Der Abstand zwischen Schweißpunkten.

     Es kann entweder die Anzahl der Punkte oder das Inkrement festgelegt werden. Es wird der zuletzt eingegebenen Wert verwendet. Wenn z. B. die Anzahl der Punkte geändert wird, wird das Inkrement automatisch aktualisiert. Wenn das Inkrement geändert wird, ändert sich auch die Anzahl der Punkte.

   • Suchbereich: Der Abstand von der Führungskante, innerhalb dessen nach Verknüpfungsflächen gesucht wird.

6. Auf die Werkzeughilfe Schweißpunkt erstellen klicken, um Schweißpunkte zu erstellen.

Verknüpfungsflächen erneut erkennen

1. Mit der rechten Maustaste auf eine Fläche mit Schweißpunkten klicken.

2. Verknüpfungsflächen erneut erkennen auswählen.

   Auf alle neuen in der Nähe liegenden Flächen werden Schweißpunkte platziert.

Werkzeughilfen

Die folgenden Werkzeughilfen unterstützen diesen Vorgang:

	Mit der Werkzeughilfe Bezugsflächen auswählen können die Flächen ausgewählt werden, auf denen Schweißpunkte definiert werden. Es muss eine einzelne Fläche oder eine Kette von tangentialen Flächen ausgewählt werden.
	Mit der Werkzeughilfe Führungskanten auswählen kann die Kante ausgewählt werden, entlang der Schweißpunkte definiert werden.
	Mit der Werkzeughilfe Verknüpfungsflächen auswählen können andere Verknüpfungsflächen als die automatisch erkannten ausgewählt werden. Es können mehrere Flächen ausgewählt werden. Beim Klicken auf eine Verknüpfungsfläche werden alle vorher ausgewählten Flächen entfernt, und wenn Strg gedrückt gehalten wird, wird eine Fläche hinzugefügt.
	Zum Abschließen der Definition der Schweißpunkte auf Abschließen klicken.

Optionen

Im Fensterbereich stehen die folgenden Optionen zur Verfügung:

Startversatz	Der Abstand der Schweißpunkte vom Anfang der Führungskante.
Kantenversatz	Der Abstand der Schweißpunkte von der Führungskante.
Endversatz	Der Abstand der Schweißpunkte vom Ende der Führungskante.
Anzahl der Punkte	Die Anzahl der für jede Kantenkette festzulegenden Schweißpunkte.
Inkrement	Der Abstand zwischen Schweißpunkten. Es kann entweder die Anzahl der Punkte oder das Inkrement festgelegt werden. Es wird der zuletzt eingegebenen Wert verwendet. Wenn z. B. die Anzahl der Punkte geändert wird, wird das Inkrement automatisch aktualisiert. Wenn das Inkrement geändert wird, ändert sich auch die Anzahl der Punkte.
Suchbereich	Der Abstand von der Führungskante, innerhalb dessen nach Verknüpfungsflächen gesucht wird.

Beispiele

Schweißpunkte, die auf mehrere benachbarte verschweißte Teile verteilt sind





---
