Das Werkzeug ist hilfreich, wenn der Kreismittelpunkt unbekannt ist, aber die Lage des Kreisumfangs bekannt ist. Dieses Werkzeug arbeitet mit jeder beliebigen Kombination von freien Punkten, bekannten Punkten oder Tangentialbeziehungen. Der Kreis kann in einen Zylinder oder eine Bohrung umgewandelt werden, wenn er mit dem Werkzeug in 3D gezogen wird. Er wird eine Kugel oder ein Torus, wenn er rotiert oder entlang eines Profils gezogen wird.
Das Skizzierraster muss auf dem Arbeitsplatz angezeigt werden, bevor mit dem Zeichnen begonnen werden kann.
3-Punkt-Kreis zeichnen
-
Im Menü auf
3-Punkt-Kreis klicken. -
(Optional) im Fensterbereich die Option Segment eines 3-Punkt-Kreises aktivieren, um einen Bogen zu generieren, der ein Segment eines 3-Punkt-Kreises darstellt.
-
Klicken, um den ersten Punkt auf dem Kreisumfang festzulegen.
Wenn eine Kurve oder eine Linie angeklickt wird, wird der Kreis tangential zu dieser Kurve oder Linie erzeugt, es sei denn, es wird auf den Mittelpunkt oder eine Ecke geklickt.
Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.
-
Klicken, um den zweiten Punkt auf dem Kreisumfang festzulegen.
Wenn der Mauszeiger nun über das Skizzierraster bewegt und der Kreis ausgeblendet wird, liegt dies daran, dass der aktuelle Ort des Mauszeigers nicht in einen Kreis durch die beiden ersten Punkte und den aktuellen Punkt einbezogen werden kann. Wenn auf eine Kurve oder Linie geklickt wird, wird der Kreis tangential zu dieser Kurve oder Linie erzeugt, es sei denn, es wird auf den Mittelpunkt oder eine Ecke geklickt.
Wenn zwei zueinander tangential verlaufende Kreise skizziert werden und dann der Durchmesser eines der Kreise durch Ändern der Bemaßung geändert wird, wird die Berührung mit dem anderen Kreis beibehalten.
-
Klicken, um den letzten Punkt auf dem Kreisumfang festzulegen.
Wenn zwei zueinander tangential verlaufende Kreise skizziert werden und dann der Durchmesser eines der Kreise durch Ändern der Bemaßung geändert wird, wird die Berührung mit dem anderen Kreis beibehalten.
Wenn der Mittelpunkt eines Kreises gezogen wird, der einen anderen Kreis berührt, ändert sich der Radius des anderen Kreises, so dass der Berührungspunkt beibehalten wird.
Optionen
Im Fensterbereich stehen die folgenden Optionen zur Verfügung:
|
Segment eines 3-Punkt-Kreises |
Diese Option aktivieren, um einen Bogen zu erstellen, der ein Segment eines 3-Punkt-Kreises darstellt. Um mit dieser Option einen Bogen zu erstellen, klicken, um den ersten Punkt festzulegen, klicken, um den zweiten Punkt festzulegen, und dann den Durchmesser eingeben oder klicken, um den letzten Punkt festzulegen. |
Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:
-
Kartesische Bemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom Ursprung angezeigt.
-
Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.
-
An Raster fangen: Diese Option auswählen, um beim Skizzieren das Fangen zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.
-
An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.
-
Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im Modus "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.
-
Optionen für die Kurvenanpassung: Wenn die Skizzenebene durch ein Netzobjekt verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und Bogen blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.
-
Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.
-
Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.
-
Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.
-
Beispiele

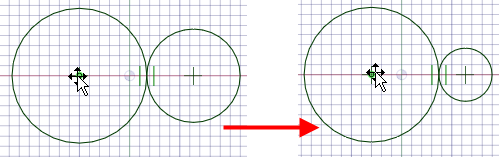

Bearbeiten eines tangential angeordneten Kreises durch Ziehen des Kreismittelpunktes; der Berührungspunkt wird beibehalten
Beim Ziehen (mit dem Werkzeug ) eines 3-Punkt-Kreises durch eine Ecke eines Rechtecks wird die Verbindung beibehalten.
