Tutorial zum Halter und Griff: Schritt 5

Die Rückseite des Halters erstellen

Eine Kante strecken, um eine Oberfläche zu formen.

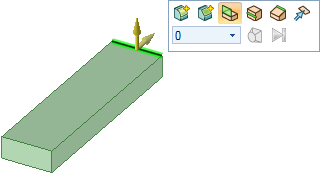

1. Mit dem Werkzeug auf die hintere Kante des Volumenkörpers klicken, um diese auszuwählen.

  Die Kante wird hervorgehoben, und im Fensterbereich und in der Mini-Toolbar werden die Kantenoptionen angezeigt. Die Maus näher zur Mini-Toolbar bewegen, um diese undurchsichtiger darzustellen.

  Wenn das Modell in das Grafikfenster verschoben wurde, auf der Registerkarte im Menü auf die Schaltfläche Startansicht klicken. Es ist auch möglich, H zu drücken. Hierdurch wird das Modell in die Standardansicht ausgerichtet und so skaliert, dass es in das Grafikfenster passt, wie in den Abbildungen gezeigt.
2. Im Fensterbereich die Option auswählen.

  (Durch Bewegen des Cursors über eine Option kann ein Werkzeugtipp zur Erläuterung der Funktion eingeblendet werden.)

  Die Zieh-Pfeile ändern sich und zeigen die zwei Standardrichtungen an, in die die Kante gestreckt werden kann.
3. Die Kante aufwärts ziehen, um eine Oberfläche zu erstellen.
4. Während des Ziehvorgangs die Leertaste drücken und loslassen, um ein Bemaßungsfeld anzuzeigen.

  Wenn eine Bemaßung angezeigt wird, kann diese nach Drücken der Leertaste bearbeitet werden.
5. 1,4 eingeben.
6. Enter drücken, um die Oberfläche fertig zu stellen.

  Diese Oberfläche wird nun im Strukturbaum unter dem Volumenkörper angezeigt.
Die Oberfläche in einen Volumenkörper ziehen.
1. Auf die erstellte Oberfläche klicken und diese zur Vorderseite des Volumenkörpers ziehen.
2. 0,483 eingeben, um die gleiche Stärke wie beim ersten Volumenkörper zu verwenden.
3. Enter drücken, um den Ziehvorgang abzuschließen und die Oberfläche zu erstellen.

  Die Oberfläche wird nicht mehr im Strukturbaum angezeigt, und der neu erstellte Volumenkörper wird automatisch mit dem ersten Volumenkörper zusammengeführt.
Die Ergebnisse speichern.
