Das Ende des Halters abschrägen (Teil 2)

1. Die vorhandene Kante kopieren, um sie als Schwenkachse zu verwenden.

   1. In der Dropdown-Liste die Ansicht auswählen, dann das Modell drehen, um die andere Seite anzuzeigen (siehe Abbildung).

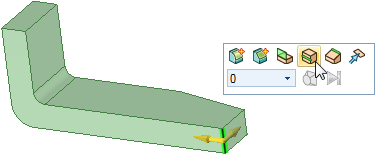

   2. Die untere linke Kante des Halters auswählen (siehe Abbildung unten).



   3. Im Fensterbereich oder in der Mini-Toolbar die Option   auswählen.

      Es werden zwei Pfeile angezeigt, um die Richtungen anzugeben, in denen die Kante auf vorhandenen Oberflächen kopiert werden kann. Mit kann zwischen den Richtungen gewechselt werden.

   4. Die Kante 1,5 Zoll entlang der Oberfläche ziehen.



2. Die Fläche so drehen, dass sie der abgewinkelten Fläche auf der anderen Seite des Halters entspricht.

   1. Die neu erstellte Oberfläche zwischen der neuen Linie und dem Ende des Halters auswählen.



   2. Auf die Werkzeughilfe   (auf der rechten Seite des Grafikfensters) klicken.

   3. Auf die im vorherigen Schritt erstellte Linie klicken.



      Die Linie wird blau hervorgehoben, und die veränderte Darstellung des Zieh-Pfeils zeigt an, dass durch Ziehen die markierte Fläche gedreht wird.

   4. Ziehen, um die Fläche zu drehen. Während des Ziehvorgangs die Leertaste drücken und loslassen, um die Drehung maßlich zu bestimmen.

   5. -13 eingeben und Enter drücken, um den Drehvorgang abzuschließen.



3. Die Ergebnisse speichern.
