Effondrement totalL'outil Orienter s'active si un modèle est chargé et fait pivoter les composants de sorte que les éléments sélectionnés soient orientés dans la même direction.
Reportez-vous à la rubrique imprimable Graphique de référence des contraintes d'assemblage
pour obtenir la description de toutes les contraintes d'assemblage.
 |
Vous pouvez utiliser l'outil Orienter pour déplacer des objets sans attribuer de conditions d'assemblage. Si les objets appartiennent à différents composants,décochez Créer des conditions dans le volet Options d'assemblage avant le déplacement. |
Pour définir une condition d'orientation
-
Cliquez sur
Orienter dans le groupe Assemblage de l'onglet Conception.Le guide d'outil Aligner est activé par défaut.
-
Sélectionnez l'arête ou la face du composant que vous souhaitez déplacer.
Vous pouvez cliquer en appuyant simultanément sur Ctrl pour sélectionner plusieurs objets.
Le guide d'outil Référence est activé.
-
Sélectionnez l'arête ou la face du composant que vous ne souhaitez pas déplacer.
Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancéeAnimer le tirage complet.
La contrainte est ajoutée aux composants dans la structure arborescente.
Maintenez la touche Ctrl enfoncée et sélectionnez le composant à déplacer et le composant à ne pas déplacer, puis cliquez sur Orienter dans le groupe Assemblage de l'onglet Conception.
Pour inverser le sens d'une condition d'orientation
Cliquez avec le bouton droit sur une condition d'orientation dans la structure arborescente et sélectionnez Inverser le sens pour aligner les composants sur le côté opposé du plan d'alignement.
Vous pouvez également remplacer la valeur Inversé par Vrai ou Faux dans la section Condition d'assemblage du volet Propriétés.
Pour définir un angle de décalage pour une condition d'orientation
-
Sélectionnez la condition Direction d'orientation dans la structure arborescente.
-
Modifiez la valeur d'angle dans la propriété Décalage dans le volet Propriétés.
Pour orienter des objets sans condition d'assemblage
-
Cliquez sur
Orienter dans le groupe Assemblage de l'onglet Conception.Le guide d'outil Aligner est activé par défaut.
-
Décochez Créer des conditions dans le volet Options d'assemblage.
-
Sélectionnez l'arête ou la face de l'objet que vous souhaitez déplacer.
Vous pouvez cliquer en appuyant simultanément sur Ctrl pour sélectionner plusieurs objets.
Le guide d'outil Référence est activé.
-
Sélectionnez l'arête ou la face de l'objet que vous ne souhaitez pas déplacer.
Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancéeAnimer le tirage complet.
Guides d'outil
|
|
Le guide d'outil Aligner vous permet de sélectionner le composant à déplacer. |
|
|
Le guide d'outil Référence vous permet de sélectionner le composant à ne pas déplacer. |
Exemples

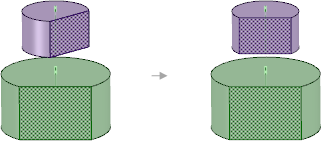

Orienter deux composants ayant une contrainte Aligner sur leurs axes tourne la seconde pièce sélectionnée.
