Vous pouvez lisser entre deux faces ou plus à l'aide de l'outil Lisser. Les faces lissées se simplifient automatiquement en géométries analytiques dans la mesure du possible.
Après avoir créé un lissage, vous pouvez utiliser l'outil Peaufiner la face pour modifier les surfaces ou faces lissées.

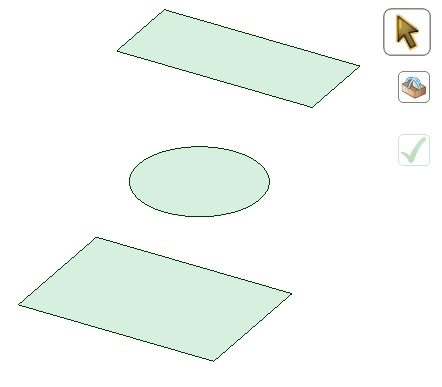

Lisser entre deux faces
-
Cliquez sur
Lisser dans le groupe Edition de l'onglet Conception.Le guide d'outil Sélectionner est activé par défaut.
-
Sélectionnez la première face ou surface.
-
Maintenez la touche Ctrl enfoncée et sélectionnez la deuxième face ou surface.
Un aperçu du lissage s'affiche entre les deux premières faces. Les surfaces lissées commencent à la tangente des arêtes de la première face et se terminent à la tangente des arêtes de la dernière. Pour inverser la direction de la tangente, maintenez la touche Alt enfoncée et cliquez sur ces faces.
-
(Facultatif) Appuyez sur Alt tout en cliquant sur les arêtes et les lignes que vous souhaitez utiliser pour guider le lissage. Il existe aussi un guide d'outil permettant de sélectionner les courbes guides. Les courbes guides doivent toucher toutes les sections de lissage.
-
Continuez à sélectionner les faces ou surfaces.
-
(Facultatif) Modifiez le lissage en choisissant parmi les options suivantes :
- Lissage de révolution : créez des cylindres et des cônes chaque fois que cela est possible durant la création d'un lissage. Vous devez sélectionner des faces possédant un même axe de rotation.
-
Lissage périodique : faites un tour complet lors du lissage. Vous devez sélectionner trois faces ou plus possédant un même axe de rotation et formant un arc supérieur à 180 degrés. (Le lissage entre 3 faces de cercle de même rayon crée un tore.)
-
Portions droites : permet de créer des arêtes droites lorsque vous tirez entre au moins trois surfaces ou faces.
-
Guides locaux : Les courbes guides sélectionnées n'influencent que les zones proches d'elles.
Sélectionnées Désélectionnées
-
Guides cadencés : Les courbes guides sont orientées relativement aux arêtes de la face au lieu d'être simplement translatées de sommet à sommet.
Guides cadencés désélectionnés Guides cadencés sélectionnés
-
Lissage de la tôle : Force l'outil à créer des surfaces aménageables. En mathématiques, une surface aménageable est définie comme une surface à courbure gaussienne nulle (c'est-à-dire une surface qui peut être aplatie pour devenir un plan). Cet outil essaie de créer des plans, des cylindres et des cônes, dans cet ordre, pour optimiser les aires planes. Son action est restreinte au lissage entre deux plans parallèles.
Lissage de la tôle désactivé Lissage de la tôle activé
-
Cliquez sur
pour créer le lissage.
Pour créer une surface de lissage tangente à une face le long d'une direction donnée

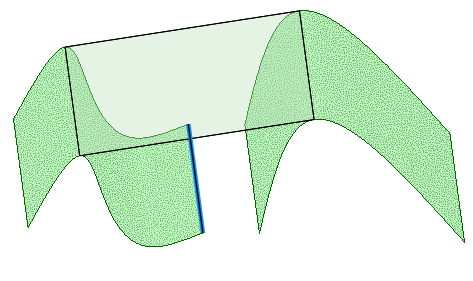

Pour créer une surface de lissage tangente à deux faces le long d'une direction donnée, sélectionnez deux faces incurvées et cliquez sur un objet linéaire (par ex., un axe, un axe de référence, une courbe d'esquisse ou une arête) en appuyant simultanément sur Alt afin d'indiquer la direction de recherche de deux emplacements tangents. L'emplacement sur lequel vous cliquez lors de la sélection de la surface détermine l'emplacement approximatif de l'arête de la surface. L'outil Tirer affiche un aperçu des arêtes et du balayage qui en résulte.

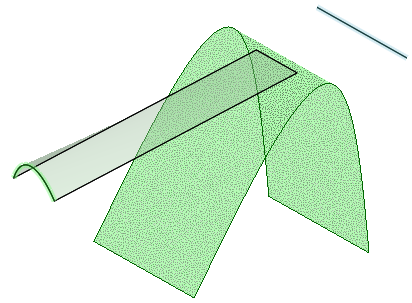

Pour créer une surface de lissage tangente à une face et qui traverse une courbe (ou une arête) le long d'une direction donnée, sélectionnez une face et une courbe, puis cliquez sur un objet linéaire en appuyant simultanément sur Alt pour définir la direction.
