Créez une conception en tôle à l'aide des outils de l'onglet Tôle. Si vous avez déjà modélisé une pièce, reportez-vous à la rubrique Convertir une conception en tôle.
Pour créer une conception en tôle
-
Cliquez sur l'onglet Tôle.
-
Sélectionnez un outil dans le groupe Esquisse.
-

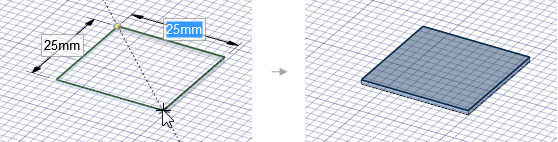

Tracez la première paroi de la pièce en tôle :
Vous pouvez voir un aperçu de l'épaisseur de la paroi pendant l'esquisse.
Pour plus d'informations et des instructions détaillées, reportez-vous à la rubrique Tracer des pièces en tôle.
-
Cliquez sur

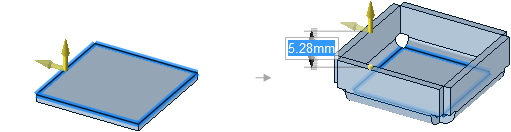

Tirer sous l'onglet Tôle. - Sélectionnez une ou plusieurs arêtes et tirez les parois latérales de la pièce :
Des jonctions, des grugeages en coin et des plis sont créés automatiquement le cas échéant.
Pour plus d'informations et des instructions détaillées, reportez-vous à la rubrique Tirer les pièces en tôle.
Pour mettre les objets en surbrillance dans une conception en tôle
Sélectionnez des options dans le groupe Surbrillance du ruban de l'onglet Tôle.
Vous pouvez activer/désactiver la mise en surbrillance des jonctions, des grugeages, des encoches et des autres objets en tôle. Vous pouvez personnaliser les couleurs de mise en surbrillance dans les options de tôleSpaceClaim.
