Créer des annotations

Utilisez l'outil Annotation pour annoter les conceptions, les mises en plan et les révisions 3D. Vous pouvez utiliser cet outil pour créer et modifier des annotations textuelles. Vous pouvez également projeter l'annotation sur une esquisse ou sur un solide. Placez le plan d'annotation sur un calque et l'annotation sur un autre calque, puis désactivez la visibilité du calque pour que le plan d'annotation le cache. Vous pouvez également créer un texte d'annotation circulaire.

Pour créer une annotation

Sélectionnez l'outil Annotation dans le groupe Annotation du ruban de l'onglet Détail.

Passez la souris au-dessus de la conception pour visualiser les plans d'annotation admissibles. (En mode Esquisse et Section, la grille d'esquisse définit le plan d'annotation.)
Cliquez sur une face pour créer le plan sur lequel placer l'annotation.

Pour créer un plan d'annotation pour une face cylindrique, sélectionnez les axes du cylindre.

Si vous devez changer le plan d'annotation, cliquez du bouton droit et cliquez sur Nouveau plan d'annotation dans le menu contextuel et sélectionnez un nouveau plan d'annotation.
Cliquez pour placer l'annotation sur le plan.
Entrez le texte de l'annotation.

Cliquez sur dans la mini barre d'outils pour insérer un symbole dans votre annotation à l'emplacement du curseur.

Cliquez sur dans la mini barre d'outils pour insérer un champ dynamique. Les champs dynamiques comprennent les valeurs actuelles à partir d'une variété de propriétés.

Vous pouvez formater les caractères d'annotation, et entrer le texte en coupant, copiant et collant le texte à partir d'autres annotations ou cotes.
Réglez l'orientation de l'annotation en glissant les poignées de rotation.

Pour orienter les annotations à la verticale, définissez la propriété Eléments empilés sur Vrai.

Pour créer un champ d'annotation

Vous pouvez inclure des codes de champ dans une annotation. Le texte contenu dans ces codes est de type variable ; en d'autres termes, le texte inclus dans un champ est lié au code, de telle sorte que, si vous modifiez un code de champ dans votre annotation ou feuille de mise en plan (un format de date, par exemple), le champ est automatiquement mis à jour.

Certains codes de champ peuvent être bidirectionnels ; par exemple, l'ajout du code Echelle à une feuille de mise en plan vous permet de redéfinir l'échelle en modifiant l'annotation ou en modifiant la valeur de la liste déroulante Echelle dans le groupe Configuration de la feuille de l'onglet Détail.

Cliquez sur le texte de l'annotation et placez le curseur à l'endroit où vous souhaitez faire apparaître le champ.
Cliquez du bouton droit pour afficher la mini barre d'outils.
Cliquez sur dans la mini barre d'outils pour afficher la fenêtre Insérer un champ.

L'onglet Champs affiche les propriétés disponibles pour l'insertion. (Les propriétés du document apparaissent dans le volet Propriétés lorsque vous cliquez sur la conception au niveau le plus élevé de l'arborescence Structure.)
Sélectionnez une valeur dans la liste déroulante Catégorie pour filtrer les propriétés affichées dans la liste Champs.

Si vous cliquez sur Objet sélectionné, vous pouvez cliquer sur n'importe quel objet dans la fenêtre des conceptions ou l'arborescence Structure pour rendre ses propriétés disponibles.

Si vous sélectionnez Formule, vous pouvez saisir une expression et y inclure des champs numériques.
Cliquez sur une propriété dans la liste Champs.
Cliquez sur l'onglet Format pour formater le texte dans le champ.

Les options de formatage dépendent du type de la valeur de propriété. Par exemple, les chaînes peuvent être formatées avec une majuscule, une minuscule, des initiales ou des caractères de titre.
Cliquez sur OK pour insérer le champ formaté dynamique dans l'annotation à l'endroit du curseur.

Si ce champ est vide, assurez-vous que la propriété sélectionnée a une valeur en sélectionnant l'objet approprié et en affichant le volet Propriétés.

Pour copier une annotation

Appuyez sur Ctrl tout en faisant glisser une annotation pour la copier.

Vous pouvez également effectuer l'opération suivante :

Cliquez sur une annotation.
L'annotation s'affiche à l'intérieur de la bordure de la zone de texte.
Cliquez sur la bordure.
Appuyez sur Ctrl+C
Appuyez sur Ctrl+V

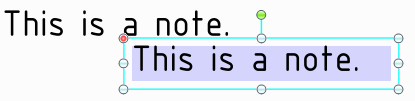

Une copie de l'annotation apparaît en-dessous à droite de l'annotation d'origine.

Si vous collez l'annotation sur une autre feuille, elle apparaîtra au même endroit que sur la feuille d'origine. Elle ne sera pas collée à l'emplacement du curseur.
Si vous avez zoomé, l'annotation sera collée au centre de la vue. Si une autre annotation est déjà située à cet emplacement, la nouvelle annotation sera collée en dessous à droite de cette annotation.

Pour modifier une annotation

Sélectionnez une annotation afin de la déplacer, la coter ou la faire pivoter.

Si vous sélectionnez une seule annotation, vous pouvez la modifier, la redimensionner et la faire pivoter. Si vous sélectionnez plusieurs annotations, vous pouvez seulement les déplacer ou modifier le formatage.

Pour déplacer la zone d'annotation, passez la souris au-dessus du bord de la zone jusqu'à ce que le pointeur se change en puis glissez l'annotation.

Pour redimensionner la zone contenant l'annotation, glissez les poignées de la zone d'annotation (les cercles blancs).

Pour faire pivoter l'annotation, glissez la poignée de rotation (le cercle vert). Appuyer sur Maj pour l'accrochage angulaire incrémentiel.
Sélectionnez le texte de l'annotation et reformatez-le.

Cliquez sur un champ afin de le modifier. La modification de la valeur d'une chaîne la modifie également dans le volet Propriétés.
Modifiez les propriétés de l'annotation dans le volet Propriétés.
- Texte circulaire
  - Type -Choisissez parmi ceux proposés :
    - Sans
    - Horaire
    - Antihoraire
  - Rayon -Renseignez un rayon pour le cercle de l'annotation.
- Représentation
  - Espace - Choisissez parmi ceux proposés :
    - Espace de modèle permet de définir la taille des caractères d'après les mesures réelles des objets de votre conception.
    - Espace de la vue permet de définir la taille des caractères d'après l'affichage de la conception dans la fenêtre de conception.
  - Dupliquer par symétrie - Définissez cette propriété sur Vrai pour afficher le texte comme s'il se reflétait dans un miroir.
  - Eléments empilés - Définissez cette propriété sur Vrai pour aligner le texte verticalement et non horizontalement.

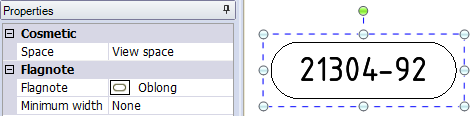

- Paramètres de l'indicateur d'annotation
  - Paramètres de l'indicateur d'annotation est un menu déroulant de formes de bordures à placer autour du texte.
  - Largeur minimale permet d'éviter que la bordure ne se redimensionne automatiquement pour s'adapter au contenu de l'annotation.
- Positionner
  - Ancrage influence la position et la taille d'une annotation par rapport à un plan. L'emplacement d'ancrage d'une annotation détermine la direction du texte dans l'annotation. Par exemple, si vous sélectionnez la position En haut à gauche, la zone de texte agrandie s'étendra, lors de la saisie, de gauche à droite et de haut en bas. Voici les différentes possibilités :
    - En haut à gauche
    - En bas à gauche
    - En bas à droite
    - En haut à droite
    - Centre gauche
    - Centre droit
    - En haut au centre
    - En bas au centre
    - Centrer

      Lorsque vous déplacez une annotation ou une annotation circulaire, l'ancre correspondante (ou le centre du texte de l'annotation circulaire) s'accroche à une arête, un point d'esquisse ou un axe. Sélectionnez l'outil Déplacer, puis l'ancre rouge de l'annotation et faites-la glisser vers une arête, un point d'esquisse ou un axe. L'ancre rouge s'accroche à l'emplacement d'ancrage de l'annotation le plus proche du point de déplacement. La position d'ancrage est mise à jour dans le groupe Position du volet Propriétés, à mesure que vous déplacez l'ancre vers son nouvel emplacement.

Pour ajuster le texte aux dimensions de la zone d'annotation

Effectuez un clic droit sur l'annotation et ouvrez le menu déroulant Autoajustement.
Sélectionnez l'une des options suivantes :
- Ne pas effectuer d'autoajustement : la zone de texte s'ajuste à la taille du texte et s'élargit à mesure que vous tapez. L'annotation n'est pas entourée d'espace vide et le simple fait de réduire ou d'augmenter la taille du texte modifie la zone de texte en conséquence.
- Redimensionner le texte en hauteur en cas de dépassement : le texte s'adapte toujours à la largeur de la zone de texte. Si vous élargissez la zone de texte, le texte situé à la deuxième ligne passera sur la première.
- Réduire le texte en cas de dépassement : le texte est ajusté uniformément (largeur et hauteur) et se met à l'échelle pour s'adapter à la taille de la zone de texte.
- Réduire le texte horizontalement en cas de dépassement : la largeur du texte est ajustée, mais pas la hauteur.

Pour ajuster la largeur du texte

Le groupe Police de l'onglet Détail offre des outils pour augmenter ou diminuer la largeur du texte.

Cliquez sur le menu déroulant Facteur de largeur et faites votre choix parmi les options de facteur de largeur proposées.
Cliquez sur le bouton Augmenter le facteur de largeur pour accroître la largeur par incréments de 0,1.
Cliquez sur le boutonRéduire le facteur de largeur pour diminuer la largeur par incréments de 0,1.

Pour aligner plusieurs annotations

Sélectionnez plusieurs annotations.
Dans le menu contextuel, choisissez parmi les options suivantes :
- Aligner le texte à gauche - Permet d'aligner le texte à gauche dans chacune des zones d'annotation.
- Aligner le texte au centre - Permet d'aligner verticalement le texte au centre de chacune des zones d'annotation.
- Aligner le texte à droite - Permet d'aligner le texte à droite dans chacune des zones d'annotation.
- Aligner les lignes supérieures - Permet d'aligner le bas de chaque première ligne de texte dans toutes les zones d'annotation.
- Aligner le milieu du texte - Permet de centrer horizontalement le texte dans chacune des zones d'annotation.
- Aligner les lignes inférieures - Permet d'aligner le bas de chaque dernière ligne de texte dans toutes les zones d'annotation.
- Aligner les largeurs - Attribue à chaque zone d'annotation la même largeur que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
- Aligner les hauteurs - Attribue à chaque zone d'annotation la même hauteur que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
- Aligner les tailles - Attribue à chaque zone d'annotation la même taille (hauteur et largeur) que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
- Distribuer horizontalement - L'espace entre chaque zone d'annotation est distribuée de façon égale horizontalement.
- Distribuer verticalement - L'espace entre chaque zone d'annotation est distribuée de façon égale verticalement.
- Supprimer l'espacement horizontal - L'espacement horizontal égal est supprimé et tout chevauchement significatif est égalisé.
- Supprimer l'espacement vertical - L'espacement vertical égal est supprimé et tout chevauchement significatif est égalisé.

Les annotations tournées dans une autre direction ne sont pas affectées par les commandes ci-dessus.

Attacher et détacher des annotations

Vous pouvez attacher des annotations à d'autres annotations à l'aide de l'option Attacher des annotations du menu contextuel (clic droit). La première annotation sélectionnée est l'annotation parent (affichée en bleu). Toutes les annotations que vous sélectionnez par la suite deviennent des annotations enfant (affichées en bleu foncé).

Sélectionnez deux annotations ou plus.
Faites un clic droit.
Sélectionnez Attach Notes (Attacher des annotations).
Pour détacher une annotation, sélectionnez-la en cliquant avec le bouton droit, puis sélectionnez l'option Détacher.

Lorsque des annotations sont attachées, le fait de déplacer l'annotation parent déplace solidairement toutes les annotations enfant. En revanche, le déplacement d'une annotation enfant affecte uniquement cette annotation.

Vous pouvez attacher une annotation aux champs d'annotations des objets créés à l'aide des outils de l'onglet Détail. Par exemple, les outils Symboles de finition de surface, Symboles de soudure, Cibles de référence, Symboles de référence, Annotations au sein d'un symbole et Dimensions comptent parmi les outils dotés de champs d'annotations. Toute annotation peut être attachée à n'importe quelle autre. Cependant, les annotations de l'outil Dimensions sont obligatoirement des annotations parent dans la mesure où elle sont attachées au modèle.

Pour afficher le texte d'une annotation et cacher le plan :

Créez deux calques, un pour les annotations et l'autre pour les plans d'annotation.
Placez l'annotation sur un calque et le plan d'annotation sur un autre.
Désactivez la visibilité du calque qui contient le plan d'annotation.
