Vous pouvez enregistrer une cote graduée en tant que cote pilotante dans le volet Groupes. Lorsque vous cliquez sur une cote pilotante créée à l'aide de l'outil Déplacer, ce dernier est activé automatiquement. Modifier la cote revient à déplacer l'objet. Les points, les arêtes, les faces ou les axes de la cote sont déplacés si vous modifiez la valeur de la cote.
Pour ajouter une cote pilotante à l'aide de l'outil Déplacer
-
Cliquez sur
Déplacer dans le groupe Edition de l'onglet Conception. -
Sélectionnez la ou les faces que la cote doit déplacer si elle est modifiée.
-
Cliquez sur une direction ou un axe de rotation sur la poignée de déplacement.
-
Cliquez sur Cote dans le volet Options ou la mini barre d'outils.
-
Sélectionnez la face, l'arête ou le point au niveau duquel vous souhaitez créer des cotes pour les faces sélectionnées.
-
Cliquez sur Créer un groupe dans le volet Groupes.
Exemples

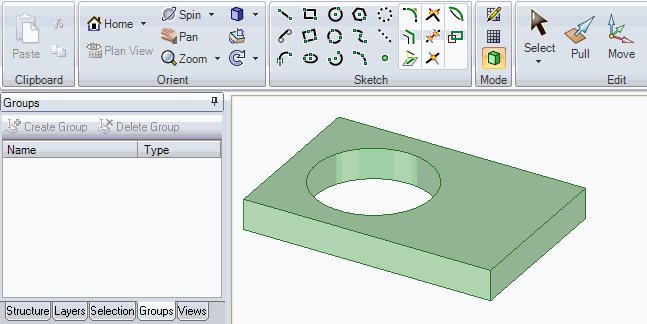

La vidéo présente la création d'une cote de rayon et d'une cote de décalage de distance. Modifier une cote revient à déplacer la face. Le cylindre et la face plane se déplacent lorsque les cotes enregistrées associées sont modifiées.
