Vous pouvez insérer un axe quelconque dans la conception afin de l'utiliser pour des révolutions ou des rotations. L'axe se prolonge légèrement au-delà des limites de l'espace contenant la conception. Il conserve toujours cette marge, se prolongeant et se rognant automatiquement à mesure que vous ajoutez, supprimez ou déplacez des objets dans la conception. Les axes ne sont pas liés à la forme utilisée pour les créer (sauf s'il s'agit du prolongement d'axes existants) ; ils doivent être explicitement sélectionnés pour les déplacer en même temps que d'autres éléments.
Pour insérer un axe
-
Cliquez sur
Axe dans le groupe Créer de l'onglet Conception. -
Sélectionnez l'un des éléments suivants :
Sélectionnez :
Pour insérer un axe :
Face axiale
Qui contient l'axe de la face
Deux faces planes non parallèles
A l'intersection des plans théoriques contenant les deux faces
Une arête linéaire
Qui contient l'arête
Un cylindre et un plan tangent
A l'intersection du cylindre et du plan
Ligne
Qui contient la ligne
Un axe d'origine
Le long de l'axe de l'origine
Un cercle ou un arc
Qui contient le centre et est normal à la ligne
Point et plan
Traversant le point et normal (perpendiculaire) au plan
Deux points
Passant par les deux points
Trois axes
Au niveau du point où l'axe d'un cylindre doit être placé entre les trois axes
-

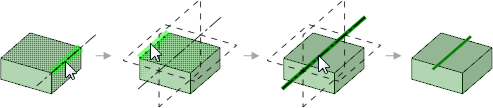

(Facultatif) Cliquez sur le guide d'outil Créer une ligne pour sélectionner les objets de référence, puis sélectionnez une ligne temporaire (en pointillés) pour créer la ligne souhaitée à partir des axes possibles. Pour plus d'informations sur la création de lignes temporaires, reportez-vous à la rubrique Insérer des points, des axes et des plans temporaires.
Pour insérer un axe au point milieu situé entre deux points
-
Cliquez sur
dans le groupe Edition de l'onglet Conception. -
Appuyez sur Alt+Maj tout en sélectionnant deux points pour créer deux axes temporaires qui se croisent au niveau du point milieu.
-
Cliquez sur l'axe temporaire.
-
Cliquez sur
Axe dans le groupe Insérer de l'onglet Conception.
Exemples

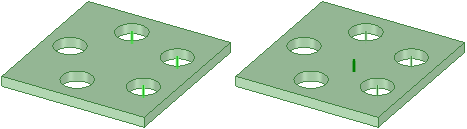

Créer un axe en sélectionnant les axes de trois cylindres
