Le guide d'outil Pivot déplace les objets autour d'un point, d'une arête ou d'une face. Vous pouvez utiliser ce guide d'outil pour faire pivoter des répétitions ou des faces et créer un assemblage
Pour déplacer des objets à l'aide du guide d'outil Pivot
-
Cliquez sur
Déplacer dans le groupe Edition de l'onglet Conception. -
Sélectionnez le ou les points, arêtes ou faces que vous souhaitez déplacer. Vous pouvez sélectionner des surfaces, des solides ou des composants dans la structure arborescente.
Cet objet sera mis en surbrillance avec un ombrage plus sombre que sa couleur normale. Les composants sélectionnés seront mis en surbrillance à l'aide d'une boîte englobante rouge.
-
Cliquez sur le guide d'outil Pivot situé sur le côté droit de la fenêtre de conception.
-
Sélectionnez la face, l'arête ou le point que vous souhaitez utiliser comme pivot. Vous pouvez sélectionner des surfaces, des solides ou des composants dans la structure arborescente.
Cet objet sera mis en surbrillance en bleu.
-
Faites glisser une flèche ou un rayon sur la poignée de déplacement pour déplacer le ou les objets.
Exemples
Dans les exemples ci-dessous, l'objet a été déplacé dans la direction indiquée par la flèche rouge.

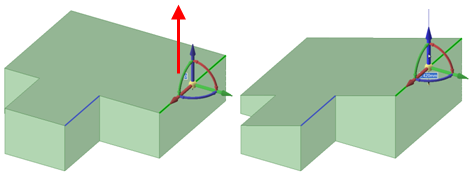

Déplacer une arête à l'aide d'une autre arête en tant que point de rotation.

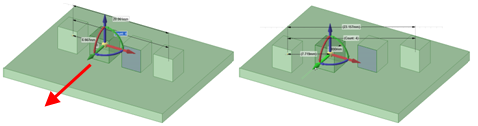

Déplacer une répétition à l'aide d'un seul membre de répétition en tant que point de rotation. Vous devez sélectionner toutes les faces situées sur le membre de répétition que vous déplacez.

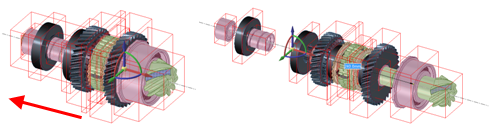

Déplacer des composants à l'aide de la face d'un seul composant en tant que point de rotation. Sélectionnez les composants dans la structure arborescente.
