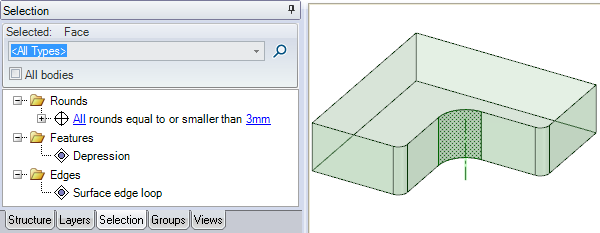

Utilisez le volet Sélection pour sélectionner, dans une même pièce, les objets semblables ou associés à l'objet actuellement sélectionné. La liste de résultats est basée sur la géométrie sélectionnée pour la recherche. Par exemple, la recherche a été effectuée en fonction de la face arrondie mise en surbrillance dans l'image ci-dessous. Reportez-vous aux exemples ci-dessous pour voir ce qui se produit lorsque vous cliquez sur chaque résultat de recherche.

Pour sélectionner des objets similaires à la sélection en cours

1. Sélectionnez un objet 3D.

2. Cliquez sur l'onglet Sélection pour afficher le volet Sélection.

   L'onglet Sélection est initialement placé au bas du volet Structure.

3. (Facultatif) Sélectionnez l'option Tous les corps pour rechercher tous les corps du composant actif.

   Vous pouvez sélectionner les catégories de sélection suivantes sur plusieurs corps :

   • Arêtes : même longueur, même longueur et orientation, alésage au rayon identique ou inférieur.

   • Faces : arrondis égaux, arrondis égaux ou inférieurs, chanfrein identique ou inférieur, alésage identique ou inférieur, surface identique, emplacement identique, cylindre de même rayon.

4. (Facultatif) Sélectionnez une catégorie dans la liste déroulante pour afficher uniquement les objets répondant à cette relation.

   Sélectionnez Tous les types pour afficher toutes les formes associées à votre sélection.

   Catégories de sélection

   Catégorie	Description	Exemple	Types de sélection
   Faces coaxiales	Objets avec le même axe		Perçage coaxial Protrusion coaxiale Cylindre coaxial Surfaces coaxiales
   Arêtes	Arêtes identiques à l'arête actuellement sélectionnée		Arêtes de même longueur Arêtes de même longueur et orientation Arêtes de même longueur sur une même face Contour de l'arête de la surface Angles vifs
   Fonctions	Groupes de faces formant des protrusions, des dépressions, des faces internes ou enfermant d'autres faces		Protrusion Dépression Faces internes Enfermé par
   Décaler les faces	Faces pour lesquelles une relation de décalage a été définie		Toutes les faces de référence de décalage Toutes les faces de décalage Faces de même décalage Toutes les faces confondues
   Répétitions	Membres de répétition, répétitions entières ou reconnues		Membre de répétition Répétition reconnue Tous les membres de la répétition Si la répétition n'est associée à aucune relation de répétition dans SpaceClaim, vous devez maintenir la touche Alt enfoncée tout en sélectionnant la face contenant les membres de la répétition afin de sélectionner une répétition reconnue.
   Congés	Arrondis et chanfreins		Arrondis au rayon égal Congés au rayon égal ou inférieur Chanfreins de taille égale ou inférieure
   Taille identique	Faces de rayon ou de surface identique		Cylindre de même rayon Perçage de même rayon Protrusion de même rayon Faces de surfaces identiques Alésages égaux ou inférieurs à Alésages de surface égaux ou inférieurs à
   Corps	Corps basés sur le volume comparés avec le corps actuellement sélectionné.	Cette catégorie de sélection avancée est particulièrement utile lorsque vous devez rechercher et supprimer plusieurs éléments peu volumineux d'une conception, tels que des pièces de fixation.	Tous les corps de volume inférieur ou égal, égal ou supérieur ou égal au corps actuellement sélectionné

5. (Facultatif) Si vous désactivez Calculer automatiquement les résultats de la sélection avancée dans les options avancées, vous devez cliquer sur pour rechercher tous les objets associés dans votre conception. Sinon, les résultats de la recherche sont affichés automatiquement.

   Les objets associés sont affichés dans la zone principale du volet. Passez la souris au-dessus des objets de la liste pour les visualiser dans la fenêtre de conception.

6. (Facultatif) Cliquez sur un lien bleu pour modifier ce paramètre dans la recherche.

7. Cliquez sur les objets de la liste que vous souhaitez ajouter à la sélection en cours.

   Cliquez en appuyant sur Ctrl pour sélectionner plusieurs objets.

Pour rechercher tous les contours d'arêtes d'une surface

Pour sélectionner et créer des répétitions reconnues

Pour sélectionner les faces qui entourent un vide interne

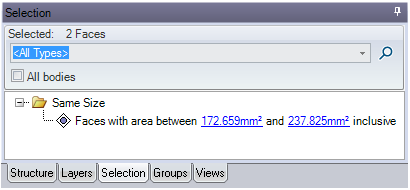

Pour rechercher toutes les faces comprises dans la plage de zones entre deux faces

Pour sélectionner toutes les faces de même couleur

Exemples

Nous avons sélectionné la face arrondie mise en surbrillance ci-dessus.

Les faces mises en surbrillance ci-dessus sont sélectionnées lorsque vous cliquez sur Tous les arrondis sont égaux ou inférieurs à 4,34 mm.

Les faces mises en surbrillance ci-dessus sont sélectionnées lorsque vous cliquez sur Dépression.

Les faces mises en surbrillance ci-dessus sont sélectionnées lorsque vous cliquez sur Contour de l'arête de la surface.





---
