Supprimer les arrondis

Vous pouvez utiliser l'outil Combler dans le groupe Edition de l'onglet Conception pour supprimer et coiffer des faces arrondies. Cela peut s'avérer nécessaire si vous essayez de déplacer une protrusion entourée par des faces arrondies et qu'elle ne peut pas être déplacée parce que les arrondis créent une géométrie complexe ou difficile. L'outil Combler tente de supprimer les arrondis des faces sélectionnées et d'étendre celles qui ne le sont pas. Avec l'outil Combler, vous pouvez cliquer sur une chaîne d'arrondis pour supprimer une longue chaîne d'arrondis continue.

Avant de commencer

Vous aurez une plus grande probabilité de réussite si vous ne supprimez que quelques arrondis à la fois. Si vous passez beaucoup de temps à supprimer les arrondis, il est recommandé de consulter les tutoriels ou le support technique de SpaceClaim, à l'adresse SpaceClaim.com, pour découvrir les techniques avancées de suppression des arrondis.
Inspectez attentivement votre modèle en faisant varier les angles et les niveaux de zoom, de manière à mieux déterminer les zones d'arrondis à supprimer. Chaque zone d'un modèle est unique et les méthodes de suppression d'arrondis à appliquer peuvent varier d'une zone à l'autre.

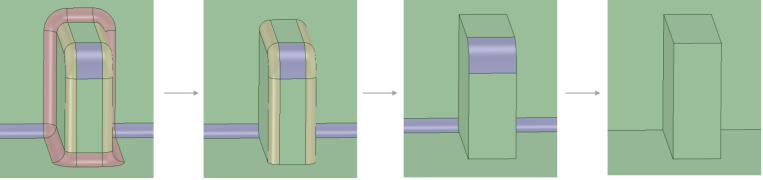

Pour garantir une suppression précise et complète des arrondis, supprimez-les dans l'ordre inverse de leur création, comme illustré ci-dessous pour un modèle avec des arrondis colorés :

Pour combler un arrondi ou un chanfrein

Cliquez sur le guide d'outil Sélectionner.
Sélectionnez l'arrondi ou le chanfrein.
Cliquez sur l'outil Combler ou appuyez sur F pour combler l'arrondi et créer les coiffages si nécessaire.

Un groupe Arrondi est créé dans le volet Groupes à chaque fois que vous comblez un arrondi.

Vous pouvez combler tout arrondi créé dans SpaceClaim, y compris l'arrondi qui supprime la face sous-jacente, jusqu'à ce que l'arrondi soit modifié par une autre action.

Pour supprimer une face arrondie

Sélectionnez la face arrondie.
Cliquez sur l'outil Combler ou appuyez sur F.

Si un solide devient non valide lors de la suppression d'une face, le solide est transformé en surface.

Si une face arrondie est difficile à supprimer, essayez d'appuyer sur Alt tout en cliquant dessus avec l'outil Combler ou à l'aide de l'outil Remplacer.

Coiffer plusieurs faces arrondies

Lorsque plusieurs faces arrondies sélectionnées sont supprimées par l'outil Combler, elles sont supprimées dans un ordre spécifique de sorte qu'elles puissent être restaurées en cliquant avec le bouton droit et en sélectionnant Rattacher l'arrondi pour chaque groupe, dans l'ordre inverse.

En règle générale, vous pouvez sélectionner toutes les faces arrondies et cliquer sur l'outil Combler pour toutes les supprimer et les coiffer. Cependant, cela n'est pas toujours possible. Dans ce cas, sélectionnez un arrondi et comblez-le. Si cette opération réussit, annulez et sélectionnez cet arrondi et le suivant. Annuler. Continuez à ajouter des arrondis à votre sélection et essayez de les combler jusqu'à que cette dernière opération échoue. Vous avez désormais identifié l'un des arrondis qui cause le problème. Ensuite, comblez tous les arrondis qui ont été comblés avec succès. Enfin, répétez ce processus dans l'autre direction de la chaîne de tangente arrondie. Lorsque vous avez comblé tous les arrondis à l'exception de celui ou ceux qui posent problème, sélectionnez celui qui pose problème et ses deux arrondis voisins. Cliquez ensuite sur Combler. Ce processus permet plus d'options pour le prolongement des arêtes voisines pour intersecter et coiffer l'arrondi.

Si vous rencontrez des difficultés à combler une chaîne de faces arrondies, commencez par diviser les faces arrondies, comblez les faces créées et comblez ensuite les faces arrondies restantes.

Exemples

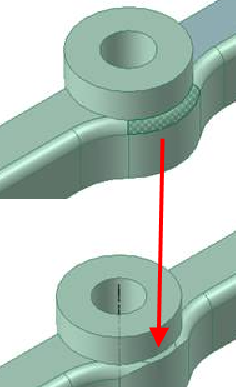

Arrondi difficile à supprimer remplacé avant la suppression

Combler un congé créé en tant qu'arrondi surface à surface dans une conception importée

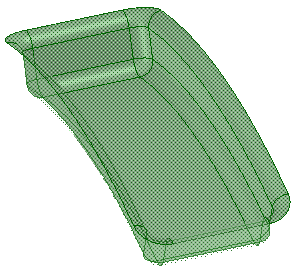

Sur le point de combler une géométrie importée limitée par des arrondis de surface

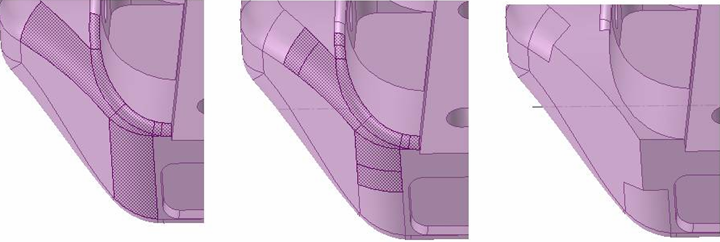

Combler une chaîne d'arêtes arrondies - chaîne d'origine à combler, chaîne après division des faces arrondies et chaîne comblée

Si un arrondi ne peut pas être supprimé, une « face d'arrêt » (face de coiffage ou d'aération) est ajoutée et la suppression d'arrondi est interrompue.

Vous pouvez combler une chaîne de faces arrondies lorsqu'une seule extrémité de la chaîne d'arrondis a une face d'arrêt.

Utilisation d'autres outils pour supprimer des arrondis

Outil Remplacer

Pour supprimer des arrondis, une autre solution consiste à utiliser l'outil Remplacer, dans le groupe Edition de l'onglet Conception, pour remplacer une face par une autre. Vous pouvez remplacer plusieurs faces par une face unique, remplacer une face unique par plusieurs faces ou remplacer plusieurs faces par plusieurs autres faces.

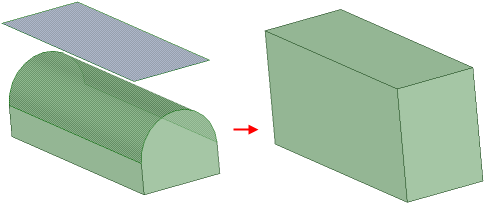

Arrondi complet remplacé par une face

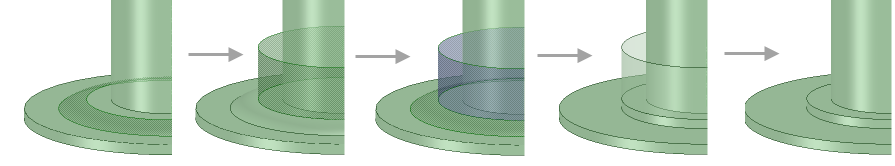

Progression à l'aide d'une face pour supprimer un arrondi

Outil Sphère

Essayez d'utiliser l'outil Sphère, dans le groupe Insérer de l'onglet Conception. Cet outil vous permet de créer une sphère arrondie et de la placer à des jonctions de géométrie complexes. Une fois la sphère positionnée, vous pouvez diviser la jonction afin de supprimer l'arrondi. Dans certains cas, vous pouvez créer une chaîne de plusieurs sphères afin de faciliter la suppression de zones d'arrondis plus grandes ou plus complexes.
Pour éviter les problèmes liés à la suppression de sphères, il est conseillé de combler la sphère immédiatement après avoir supprimé les arrondis de part et d'autre d'une sphère ou d'une chaîne de sphères.

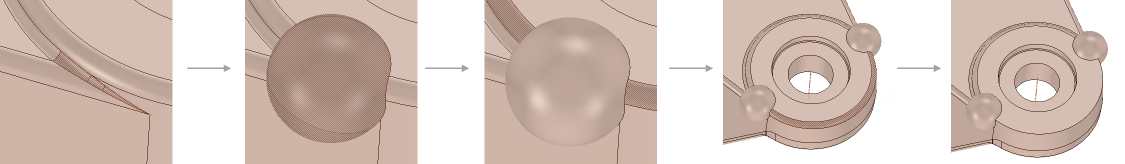

Utiliser l'outil Sphère pour diviser et supprimer partiellement un arrondi
