Effectuer des révolutions d'hélices

Vous pouvez faire tourner une hélice à l'aide de l'outil Tirer. Le chemin et la géométrie sont visualisés à mesure que vous tirez le long de l'axe ou entrez les cotes (voir image ci-dessous).

Pour faire tourner une hélice

Sélectionnez l'outil Tirer dans le groupe Edition de l'onglet Conception. Le guide d'outil Sélectionner à droite de la fenêtre de conception doit être actif.
Sélectionnez la face ou l'arête que vous souhaitez faire tourner.
Sélectionnez le guide d'outil Révolution.
Cliquez sur l'axe autour duquel vous souhaitez effectuer la révolution.
Sélectionnez l'option Révolution de l'hélice dans le volet Options.
(Facultatif) Définissez le sens de rotation de l'hélice en cochant ou décochant l'option Hélice de droite dans le volet Options.
Tirez le long de l'axe pour créer l'hélice dynamiquement.

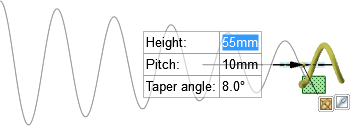

Lorsque vous tirez, vous pouvez entrer des cotes dans les champs de cote de l'hélice :
- Le pas correspond au nombre de fois que l'hélice change dans une rotation de 360 degrés.
- La conicité correspond à l'angle de l'hélice.
Appuyez sur Tab pour basculer d'un champ de cote à un autre, puis sur Entrée pour accepter les cotes et créer l'hélice.

Pour créer une hélice à l'aide de cotes

Vous pouvez également créer une hélice en entrant la hauteur (longueur totale de l'hélice). Appuyez sur Tab pour passer d'un champ de cote à l'autre et prévisualiser l'hélice. Cliquez sur l'option Total pour créer l'hélice entière en fonction des cotes.

Options

Les options suivantes sont associées à l'outil Tirer. Une fois que vous avez sélectionné l'arête ou la face à tirer, sélectionnez ces options dans le volet Options ou cliquez avec le bouton droit et sélectionnez-les dans la mini barre d'outils :

Ajouter	Sélectionnez l'option Ajouter pour ajouter uniquement de la matière. Si vous tirez dans une direction soustractive, il ne se produit aucune modification. Vous pouvez associer cette option à d'autres options de tirage.
Enlever	Sélectionnez l'option Couper pour uniquement enlever de la matière. Si vous tirez dans une direction additive, il ne se produit aucune modification. Vous pouvez associer cette option à d'autres options de tirage.
Aucune fusion	Tire sans fusionner vers d'autres objets même lorsque l'objet tiré recoupe un objet existant.
Tirer les deux extrémités	Sélectionnez une arête unique, détachée, marquée ou une surface, puis cliquez sur cette option pour tirer les deux extrémités de l'arête ou de la surface à la fois.
Hélice de droite	Sélectionnez cette option pour définir la direction de révolution de l'hélice autour de son axe.
