Vous pouvez mettre à l'échelle des solides et des surfaces à l'aide de l'outil Tirer. Vous pouvez mettre à l'échelle plusieurs objets dans différents composants.
Pour mettre à l'échelle un solide ou une surface
-
Cliquez sur
Tirer dans le groupe Edition de l'onglet Conception. -
Sélectionnez un solide ou une surface.
-
Cliquez sur le guide d'outil Mettre le corps à l'échelle.
-
Cliquez sur un point, un sommet ou une origine pour définir l'origine de la mise à l'échelle.
-
Tirez pour effectuer la mise à l'échelle de manière dynamique (un champ apparaît pour afficher l'échelle tandis que vous tirez) ou appuyez sur la barre d'espace et entrez la valeur pour l'échelle.
Vous pouvez entrer des expressions mathématiques pour calculer un facteur de mise à l'échelle.

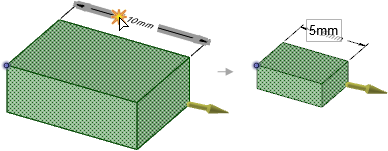

Pour mettre à l'échelle à l'aide d'une cote d'annotation, cliquez sur l'icône en forme d'étincelle
à côté de la cote et tapez une nouvelle valeur.
 |
Sélectionnez le solide ou la surface, appuyez sur Alt tout en cliquant sur un sommet pour ancrer l'échelle et tirez. |
Pour mettre à l'échelle un solide de manière asymétrique
-
Cliquez sur
Tirer dans le groupe Edition de l'onglet Conception. -
Sélectionnez un solide.
-
Cliquez sur le guide d'outil Mettre le corps à l'échelle.
-
Cliquez sur un point, un sommet ou une origine pour définir l'origine de la mise à l'échelle.
- Maintenez la touche Alt enfoncée tout en sélectionnant un axe d'origine, ou maintenez les touches Alt et Ctrl enfoncées tout en sélectionnant un point et une ligne.
-
Faites glisser suivant l'une des directions de la ligne pour mettre à l'échelle la pièce dans cette direction.
Vous pouvez appuyer sur la barre d'espace et entrer une valeur d'échelle tout en faisant glisser.
Pour convertir un solide ou une surface existant de millimètres en pouces
-
Changez les unités en pouces comme décrit ci-dessus.
-
Sélectionnez l'outil Tirer dans le groupe Edition du ruban de l'onglet Conception.
-
Sélectionnez l'objet que vous souhaitez convertir.
-
Ajustez l'objet à 25,4.
Pour mettre à l'échelle un plan ou un axe de référence
-
Cliquez sur
Tirer dans le groupe Edition de l'onglet Conception. -
Sélectionnez un plan et/ou un axe de référence et sélectionnez une courbe, une surface ou un solide.
Vous devez maintenir la touche Ctrl enfoncée tout en sélectionnant le plan, et non en définissant une boîte de sélection.
-
Cliquez sur le guide d'outil Mettre le corps à l'échelle.
-
Sélectionnez un point d'ancrage.
-
Faites glisser dans la direction de la flèche Tirer.
Exemples

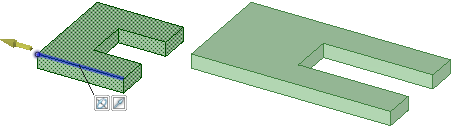

Mettre à l'échelle un solide de manière asymétrique

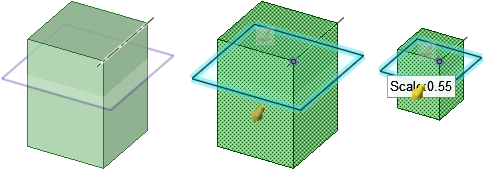

Mettre à l'échelle un plan et un axe avec un solide
Vous pouvez utiliser les cotes d'annotation pour mettre à l'échelle un objet. Voir Modifier à l'aide des cotes d'annotation.
