Des tableaux de déduction du pliage permettent de calculer la mise en plan de répétitions plates. Les tableaux s'appuient sur la formule de déduction du pliage (BD), qui calcule la longueur de la ligne plate pour produire un angle de pliage précis.

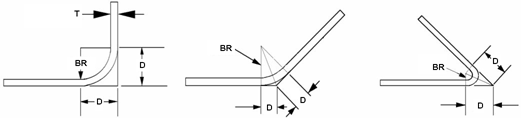

Dans l'image ci-dessus, D est le retrait extérieur, c'est-à-dire la distance entre le point de tangente du rayon et le sommet de l'extérieur du pliage.
Pour un pliage à 90 degrés :
|
D = BR + T et BD = 2(BR + T) - BA |
Où BA est le seuil de pliage égal à la longueur de l'arc du pliage le long de la ligne neutre. La ligne neutre est le rayon où la matière passe de l'état de compression (intérieur) à celui de tension (extérieur).
Toutefois, le pliage à 90 degrés est un cas particulier. La forme plus générale de l'équation peut être dérivée à partir d'angles de pliage différents de 90 degrés (deuxième et troisième image ci-dessus).
Pour les angles différents de 90 degrés :
|
D = Tan(A/2) x (BR + T) et BD = 2Tan(A/2) x (BR + T) - BA |
Pour les angles de 90 degrés :
|
A/2 = 45 et Tan(45) = 1, d'où : BD = 2(BR + T) - BA |
Si un tableau des pliages n'est pas affecté à une pièce, le seuil de pliage est calculé à partir du facteur K par défaut disponible dans les options de tôle. Si vous entrez des valeurs dans le volet Propriétés pour un paramètre de tôle, celui-ci remplace la déduction du pliage dans le tableau des pliages.
Vous pouvez définir la déduction des pliages sur une valeur négative pour calculer correctement la déduction des pliages à partir du seuil de pliage.
Pour utiliser un tableau des pliages de tôle pour calculer les longueurs dépliées
-
Copiez un fichier CSV dans le répertoire SpaceClaim Bibliothèque/Pliages ou dans un répertoire SpaceClaim de fichiers de support.
-
Définissez le tableau des pliages pour un composant en tôle en sélectionnant le composant dans la structure arborescente et le tableau des pliages à partir de la propriété Tableau des pliages.
Toutes les valeurs peuvent ensuite être obtenues à partir du tableau des pliages plutôt que d'être calculées. Les valeurs obtenues autrement que par le tableau des pliages peuvent entraîner des erreurs lors du dépliage de la conception. Vous pouvez supprimer l'affectation du tableau des pliages de tôle d'un composant en sélectionnant la valeur vide dans le menu déroulant de la propriété Tableau des pliages.
Le tableau ci-dessous montre un tableau des pliages simple tel qu'il apparaîtrait dans un éditeur de feuilles de calcul. Les mots-clés sont indiqués en gras.
Lorsque vous dépliez une conception en tôle, l'épaisseur, le rayon de pliage intérieur et l'angle de la conception sont utilisés pour déterminer la valeur dans le tableau sélectionné.
Une fois que vous avez sélectionné un tableau des pliages, vous pouvez modifiez la propriété Largeur du Vé dans le volet Propriétés. La largeur du Vé définit la largeur de l'usinage permettant de produire le pli.
Fichier de valeurs séparées par des virgules
Les fichiers du tableau des pliages sont enregistrés comme fichiers CSV (valeurs séparées par des virgules) qui peuvent être modifiés. Le fichier ci-dessous indique les mêmes données que le tableau précédent, mais telles qu'elles apparaissent lorsqu'elles sont enregistrées dans le fichier CSV.
Mots-clés, descriptions et paramètres des tableaux des pliages
|
Mot-clé |
Description |
Paramètres |
|
Version,<numéro_version> |
Spécifie la version du format de fichier. |
Le numéro de la version du format de fichier est indiqué. La version actuelle est 2.00. La version 1.00 est également prise en charge. |
|
Type,<nom_type> |
Type de données contenues dans le fichier. |
Chaîne unique représentant le type de données contenues dans les tableaux. Les valeurs prises en charge dépendent de la version du format de fichier.
|
|
Units,<type_unités> |
Les unités par défaut sont utilisées pour les valeurs numériques pour lesquelles aucune unité n'est indiquée de manière explicite. |
Doivent être exprimées en mm ou cm. |
|
Thickness,<valeur> |
Commence une définition de tableau des pliages. |
Paramètre unique spécifiant l'épaisseur pour laquelle les déductions de pliage du tableau sont définies. |
|
VeeDieWidth,<valeur> |
Facultatif. Spécifie un paramètre d'usinage facultatif, autorisant plusieurs ensembles de valeurs de déduction du pliage pour une épaisseur donnée. Doit apparaître après le mot-clé Thickness. |
Paramètre unique spécifiant la largeur de l'outil Die. |
|
AngleValues,,<valeur>,… |
Définit les colonnes du tableau de déduction des pliages. Notez la cellule vide supplémentaire pour l'alignement du tableau. Les valeurs définies par le tableau sont associées aux mots-clés Thickness et VeeDieWidth précédents. |
Liste des angles, spécifiés en degrés. |
|
Radius,<rayon>, <valeur_déduction>,… |
Définit le corps du tableau de déduction des pliages. Des valeurs de déduction individuelles peuvent être omises. Le nombre total de valeurs de déduction ne peut pas excéder le nombre de valeurs indiquées ci-dessus pour le mot-clé AngleValues. |
Le premier paramètre (rayon) indique le rayon de pliage intérieur pour la ligne du tableau. Les paramètres suivants indiquent les valeurs de déduction de chaque combinaison d'angle et de rayon. |
