Utilisez l'outil Tenon Mortaise dans le groupe Créer du ruban de l'onglet Tôle pour modifier les pièces en tôle. Vous pouvez créer un tenon mortaise sur une jonction de tôle, comme un grugeage ou une division.





Les tenons mortaises sont définis par les options suivantes :



Chevauchement Complet
Chevauchement Partiel unilatéral
Chevauchement Partiel bilatéral

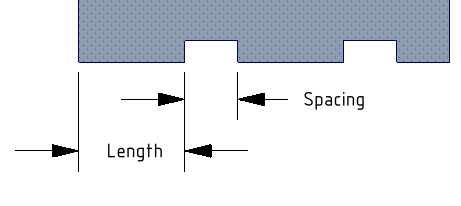

Longueur     Espacement

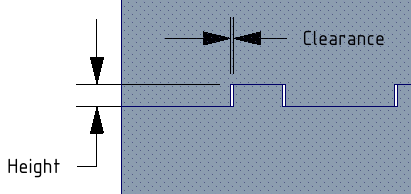

Jeu       Hauteur

Arêtes saillantes       Congés     Chanfreins



Pour créer un tenon mortaise

1. Dans votre conception, sélectionnez la jonction sur laquelle vous souhaitez placer le tenon mortaise.

2. Cliquez sur l'outil Tenon mortaise dans le groupe Créer de l'onglet Tôle. Le guide d'outil Sélectionner des arêtes s'active. Le tenon mortaise est mis en surbrillance en mode d'aperçu (bleu), de sorte que vous puissiez visualiser ses valeurs et sa position.

3. (Facultatif) :  modifiez les options dans le volet Options

   • Longueur

   • Espacement

   • Jeu

   • Hauteur

   •  Options d'arête :

     • Arêtes saillantes

     • Congés

     • Chanfreins

   • Basculer : case à cocher permettant d'inverser la direction des tenons mortaises le long de l'arête utilisée pour créer le pli écrasé.

4. Cliquez sur Terminer pour créer le tenon mortaise.

Lorsque vous sélectionnez une fonctionnalité de pli embouti et que vous effectuez un clic droit, deux options de menu s'affichent.

• Basculer : permet d'inverser la direction des tenons mortaises le long de l'arête utilisée pour créer le pli écrasé.
• Inverser : bascule l'arête vers l'autre corps pour créer le pli écrasé.

Pour créer un tenon mortaise unique

1. Dans votre conception, sélectionnez la jonction sur laquelle vous souhaitez placer le tenon mortaise.

2. Cliquez sur l'outil Tenon Mortaise dans le groupe Créer de l'onglet Tôle.

3. Cliquez sur le guide d'outil Sélectionner des points.

4. (Facultatif) : modifiez les options dans le volet Options.

   • Jeu

   • Hauteur

   • Options d'arête :

     • Arêtes saillantes

     • Congés

     • Chanfreins

5. Passez votre souris sur l'arête sur laquelle vous souhaitez placer le tenon mortaise.

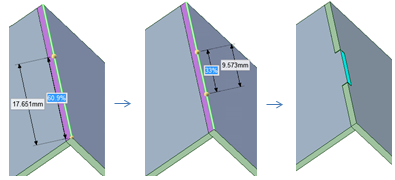

6. Cliquez une fois pour positionner le premier point. Les cotes s'affichent pour saisir une position exacte.

7. Cliquez sur l'arête une seconde fois pour positionner l'extrémité du tenon mortaise. Les cotes s'affichent pour saisir la longueur exacte du tenon mortaise.

8. Cliquez sur Terminer pour créer le tenon mortaise.

Exemples

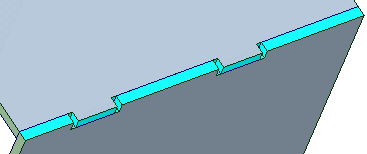

Tenons mortaises créés sur une jonction de tôle.

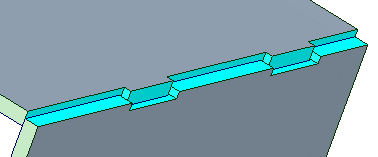

Tenons mortaises créés sur une arête partielle en tôle divisée.

Les tenons mortaises sont créés au niveau de la jonction où une feuille est perpendiculaire à une autre.





---
