ストラクチャーツリーの [ビームのプロファイル] フォルダには、プロファイルがあります。

ビームのプロファイルを変更するには

1. ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。

2. [プリペア] タブの [ビーム] グループにある [プロファイル] をクリックします。

3. リストまたはライブラリからプロファイルを選択します。

   [ビーム] フォルダのビーム名がプロファイル名に変わり、新しいプロファイルが [ビームのプロファイル] フォルダに追加されます。

ビームのプロファイルのプロパティを表示するには

ストラクチャーツリーの [ビームのプロファイル] フォルダにあるビームのプロファイルを選択します。

[プロパティ] パネルにプロファイルのプロパティが表示されます。これらのプロパティは読み取り専用で変更できません。

ビームプロパティを参照してください。

プロファイルを編集するには

1. ストラクチャーツリーでプロファイルを右クリックします。

2. [ビームのプロファイルを編集] を選択します。

   プロファイルが新しい [デザイン] ウィンドウにスケッチとして表示されます。

3. プロファイルをスケッチのように変更します。

   各プロファイルには基準となる寸法が [グループ] パネルに設定されており、プロファイルがどのグループに対応するかを示すために各アノテーション寸法のラベルが表示されます。これらの寸法を変更してプロファイルを変更できます。「グループの操作」を参照してください。

ディフォルトのプロファイルを設定するには

1. [デザイン] ウィンドウの空いているスペースをクリックして選択をクリアします。

2. [プリペア] タブの [ビーム] グループにある [プロファイル] をクリックします。

3. リストまたはプロファイルライブラリからプロファイルを選択します。

   このセクションで作成する新しいビームは、ディフォルトでこのプロファイルを使用します。

   ディフォルトのプロファイルは永続的なものではなく、SpaceClaim を再起動するとクリアされます。

[ビームのプロファイル] フォルダからプロファイルを削除するには

1. ストラクチャーツリーでプロファイルを選択します。

2. [プリペア] タブの [ビーム] グループにある [プロファイル] をクリックします。

3. [プロファイルを削除] をクリックします。

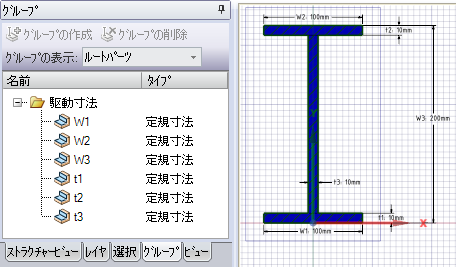

例

ビームのプロファイルのアノテーション寸法のラベルはグループ名に対応します。





---
