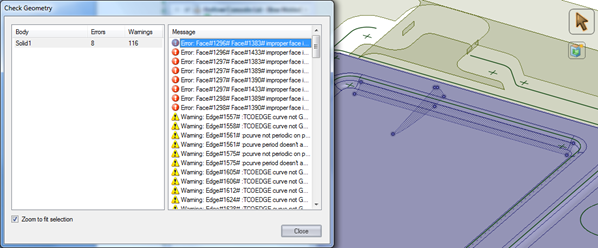

ソリッドとサーフェスのジオメトリをチェックすることができます。ジオメトリに存在しうる ACIS エラーが全てチェックされます。ダイアログでエラーまたは警告を選択すると、以下のように [デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。
オブジェクトのジオメトリをチェックするには
-
ストラクチャーツリーでソリッドまたはサーフェスを右クリックします。
-
[ジオメトリをチェック] を選択します。
必要な場合、ステータスバーの [停止] をクリックするか、Esc キーを押して操作をキャンセルすることができます。
ダイアログが開き、検出されたエラーや警告のリストが表示されます。
-
ダイアログでエラーまたは警告を選択すると、[デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。
-
[フィットするように拡大] を選択すると、[デザイン] ウィンドウ内の問題の領域が自動的に拡大されます。
-
終了するときは [閉じる] をクリックします。
