SpaceClaim のシートメタル機能は、シートメタルで製造されるコンポーネントで製造に必要とされるシートメタルの標準に適合していないコンポーネントを修正するために使用できます。シートメタルの作成で発生する多くの一般的なエラーは、SpaceClaim で簡単に修正できます。

シートメタルコンポーネントを修正するには

1. ベンドできないコーナー部を修正します。

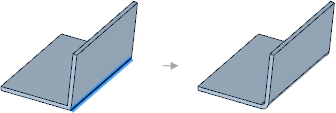

   不適切なコーナー部のエッジを選択し、接合をクリックして、接合タイプを選択します。適切な接合部が作成されると、パーツの板厚、ベンド半径、Kファクターへの変更が適用され、接合部のベンド許容量が展開されたデザインに表示されます。この変更の例を下に示します。



2. 余分なジオメトリをフィルします。

   シートメタルコンポーネントには、製造プロセスに関わる各担当者に関係のない多くの細部 (パンチ、ルーバー、穴など) が含まれていることがよくあります。SpaceClaim では、パーツを簡略化し、製造プロセスの各ステップに必要な要素のみに集中するために、これらの細部をすばやく簡単にフィルを行うことができます。

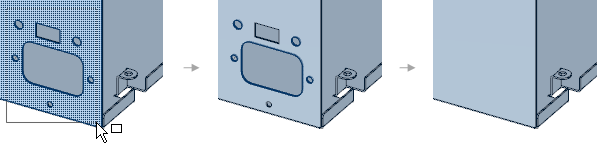

   ジオメトリをフィルするには、[選択] を使用して対象の形状を選択し、[フィル] を使用して除去します。例を下に示します。



パーツを展開するときの問題を特定するには

展開コンポーネントに干渉するジオメトリが含まれている場合、下図に示されるように、このジオメトリはストラクチャーツリーで別のサーフェスになり、赤色でハイライト表示されます。また、展開を妨げるエッジもハイライト表示されます。
