SpaceClaim を使用し、シートメタルデザインとコンポーネントを作成できます。
SpaceClaim は、平面、円筒面、および円錐面でのみ構成されており、面が同じサイズのオフセットであるときに、コンポーネントをシートメタルとして認識します。

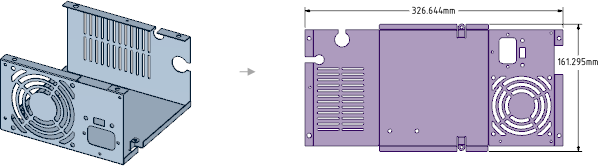

シートメタルパーツは、ディフォルトでは空色 (青色) で表示されます。以下の画像で示すように、展開パーツは紫色で表示されます。
展開パーツには、以下のディフォルトレイヤがあります。
- 寸法
- ベンドライン上向き
- ベンドライン下向き
- ベンド寸法
- フォーム
