2 つの面の間にオフセットの関係を作成するには、[オフセット] ツールを使用します。 この関係は、他の 2D および 3D 編集ツールでも維持されます。 たとえば、[プル] ツールで面のオフセットを選択すると、オフセット寸法が表示されます。 基準面に寸法は表示されません。
オフセット関係を作成するには
-
[挿入] リボングループの [オフセット] ツール
をクリックします。オフセットの関係が可能な面を表示するには、デザインの面上にマウスカーソルを合わせます。
-
(オプション) オプションを選択します。
選択したペアと同じオフセット値を持つペアを全て選択したい場合は、[全ての同一オフセットの検索] オプションを選択します。 このオプションを選択しない場合、オフセット関係は選択された面のペアのみに作成されます。
-
最初の面をクリックします。
-
第 2 の面をクリックします。
面のペアと、同じオフセット値持つ他の面のペアの間にオフセット関係が確立されます (全て同じオプションが選択されている場合)。 [基準面切替え] ツールガイドが有効になります。
-
(オプション) 基準面 (複数可) を選択します。
デザインツールで面の 1 つを移動すると、オフセットペアの他方の面も移動して、オフセット関係が保持されます。 オフセットペアの一方の面をフィルすると、他方の面もフィルされます。
ツールガイド
[オフセット] ツール内には、編集プロセスを実行するのに役立ついくつかのツールガイドがあります。
|
|
ディフォルトでは [ペア面] ツールガイドが有効になっています。 |
|
|
[基準面切替え] ツールガイドが有効になっている場合は、オフセットの基準にしたい面を選択します。 |
例

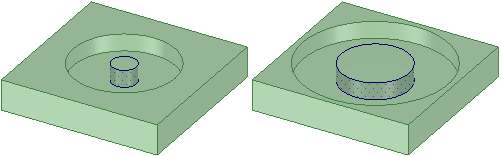

2 つの円筒面間のオフセット関係により、いずれかの円筒の直径を変更すると、両円筒面が変わります。
