[支点] ツールガイドは、点、エッジ、または面を中心にオブジェクトを移動します。このツールガイドを使用すると、パターンや面を回転させることができ、単純な分解アセンブリを作成することができます。

[支点] ツールガイドでオブジェクトを移動するには

1. [デザイン] タブの [編集] グループで [移動] をクリックします。

2. 移動する点、エッジ、または面を選択します (複数可)。ストラクチャーツリーでサーフェス、ソリッド、コンポーネントを選択できます。

   このオブジェクトは、通常の色よりも濃いシェーディングでハイライト表示されます。選択したコンポーネントは、赤い境界ボックスで囲まれます。

3. [デザイン] ウィンドウの右側の [支点] ツールガイドをクリックします。

4. 支点として使用する点、エッジ、または面を選択します。ストラクチャーツリーでサーフェス、ソリッド、コンポーネントを選択できます。

   このオブジェクトは、青色でハイライト表示されます。

5. 移動ハンドルの矢印または半径をドラッグしてオブジェクトを移動します。

例

以下の例は、オブジェクトが赤い矢印の方向にドラッグされた状態を示します。

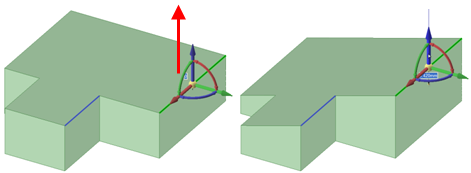

別のエッジを支点としたエッジの移動

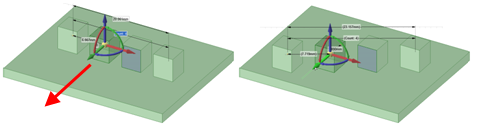

1 つのパターンメンバーを支点としたパターンの移動。移動するパターンメンバーの面を全て選択する必要があります。

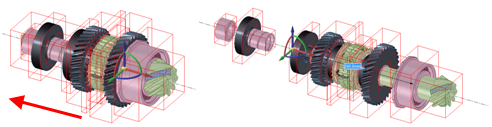

1 つのコンポーネントの面を支点としたコンポーネントの移動。ストラクチャーツリーでコンポーネントを選択します。
