[接合] オプションを使用してディフォルトの接合タイプを設定したり、既存の接合の接合タイプを変更します。 接合タイプは、接合がリリーフの有無に関わらず変更可能です。

[接合] オプションツールのアイコンは、接合タイプに合わせて変わります。 この設定は、SpaceClaim を閉じるまで保存されます。 接合タイプは、接合を選択するときに、[プロパティ] パネルの [シートメタル] セクションに表示することもできます。

[ハイライト] グループ で [接合] を選択して、シートメタルデザインにある全ての接合をハイライトします。

接合タイプを変更するには

[シートメタル] タブの [作成] グループで [接合] ツールからオプションを選択します:

ベンド	2 つのシートメタルウォール間における従来の円形ベンド。
完全にオーバーラップ	一方のウォールが他方のウォールにオーバーラップします。
部分オーバーラップ	一方のウォールが他方のウォールに、部分的にオーバーラップします。
オーバーラップなし	ウォールがオーバーラップせずに接しています。
シャープ	ジオメトリからリップとベンドを削除し、内側にも外側にも半径のないシェルに戻ります (ヘムを 180 度回転させて、90 度のフランジを作成することもできます)。
フランジ	接合の一方がベンドであり、他方がストレートです。 反転を使用すれば、ベンドとストレートのサイドを変更できます。
なし	接合は SpaceClaim によって認識されなくなります。

選択した接合タイプはセッションのディフォルトとして保存されるので、プルで作成される接合は全て、この接合タイプになります。

シートメタルデザインの接合を変更するには

1. 接合のエッジまたは面を選択します。

   Ctrl キーを押しながらクリックすることで複数の接合を選択できます。

2. [接合] ツールからオプションを選択します。

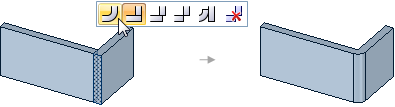

   また、ミニツールバーからオプションを選択するか、[プロパティ] パネルの [シートメタル] セクションで [接合タイプ] の値を変更することもできます。

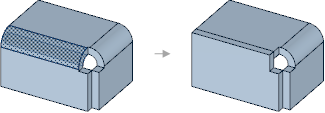

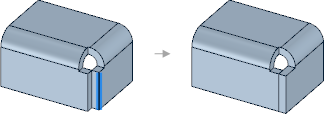

例

接合を削除するには

オーバーラップ接合を反転するには
