[スケール] ツール、または [プル] ツールを使用し、スケッチカーブをスケールすることができます。

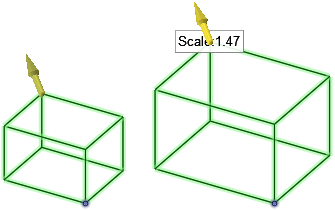

[スケール] ツールは、1 つの平面上にあるスケッチカーブをスケールしたいときに使用します。[プル] ツールは、以下の例に示すように、複数の平面上にあるカーブをスケールしたいときに使用します。

[プル] ツールを使用してスケッチカーブをスケールするには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. カーブを選択します。

3. [スケール] ツールガイドをクリックします。

4. アンカーポイントを選択します。

5. [ブレンド] がオレンジでハイライトされている場合、[オプション] パネルでクリックし、このオプションをオフにします。

   [ブレンド] オプションが有効な場合、スケールは機能しません。

6. 黄色のガイド矢印の方向にドラッグします。
