ボディとサーフェスを分割するには、[組合せ] ツールを使用します。

ボディやサーフェスを分割するには

1. [分割結合] リボングループの [組合せ] ツール をクリックするか、I キーを押します。

2. カットするボディまたはサーフェスを選択します。

   [カッター選択] ツールガイドが有効になります。

3. (オプション) オプションを選択して、カットの動作をコントロールします。

4. ボディをカットするのに使用するサーフェスをクリックします。

   選択したオプションに基づいて、カットに使用するサーフェスが保持または削除されます。分割されたボディまたはサーフェスを確認するには、ストラクチャーパネルの情報を確認してください。

   カットによって作成された領域を確認するには、ターゲットのボディ上にマウスを移動してください。

5. 削除する領域をそれぞれクリックします。

   削除する範囲の選択が終わったら、[ターゲットの選択] ツールガイドをクリックして、さらに組合せを行うか、他のツールを選択してください。

ボディ上の面を使用してボディを分割するときは、[ボディ分割] ツールを選択します。 面上にエッジを作成する場合は、[面分割] ツールを選択します。

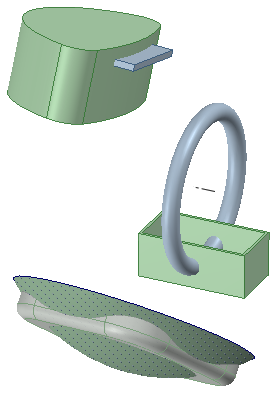

カッターオブジェクトでターゲットオブジェクトを分割し、ターゲットオブジェクトでカッターオブジェクトを分割するには

1. [分割結合] リボングループから [組合せ] ツールを選択します。

2. [全ての領域に適用] オプションを選択します。

3. カットするオブジェクトをクリックします。

   ターゲットとカッターは同じタイプのオブジェクトであることが必要です (両方ともボディ、または両方ともサーフェス)。

4. カットによって作成された領域を確認するには、対象のサーフェス上にマウスを移動してください。

   このオプションでは多数の領域が作成される可能性があるため、別のツールをクリックするか、Esc キーを押して [組合せ] の使用を完了するときに残る全ての領域をすばやくマージできるように [ボディのマージ] オプションを併用することをお勧めします。

5. 削除する領域をクリックします。

例

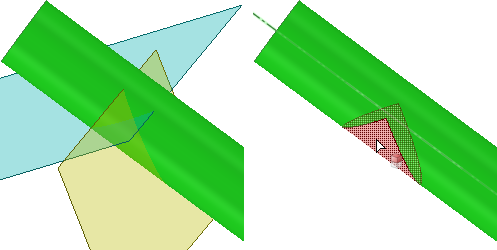

ターゲットに交差する領域の外側にサーフェスをマージできないため、2 つのサーフェスをカッターとして使用。2 つのサーフェスがマージされ、ターゲットにカットを作成します。
