3D-Markup

SpaceClaim ermöglicht die Erstellung von 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien und somit das Hervorheben und die Kommunikation der Unterschiede zwischen den verschiedenen Versionen einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält.. 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien werden nach ihrem Namen, z. B. Folie 1, als Komponenten im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt.

Folien können in die Formate PowerPoint und XPS exportiert werden.

Menü "Markup"

Das Menü "MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können." enthält die folgenden Werkzeuge:

3D-Markup erstellen

1. Die Konstruktion öffnen, die im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. mit einem MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. bearbeitet werden soll.

2. Als neue Version speichern aus dem Menü Datei auswählen, um eine neue Version der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. zu erzeugen.

   Die neue Version wird gespeichert. Dabei wird eine Versionsnummer an den Dateinamen angehängt, und die Version wird zum aktiven GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet..

3. Änderungen an der neuen Version der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. vornehmen.

4. Im Menü "Datei" die Befehle Neu > 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können. auswählen, um die erste 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folie zu erstellen.

   Die Folie wird im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.", im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. und im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt. Die in Schritt 2 erstellte Version ist im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit Referenzkonstruktion beschriftet.

5. Registerkarte "Einfügen" im Menü öffnen.

6. Auf das Werkzeug Datei klicken und eine vorherige Version oder die ursprüngliche Version in die Folie einfügen.

   Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. wird im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. als Alternative Version oder Originalversion aufgeführt. Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. wird die vorherige Version der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. als DrahtmodellAnsichtsmodus, in dem alle Kanten des Teils bzw. der Baugruppe angezeigt werden. im transparenten Stil angezeigt und direkt auf der neuen Version platziert. Das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." ist aktiv.

7. (Optional) Die alternative Version durch Klicken auf eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des Verschiebe-Werkzeugs und ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. an eine neue Position verschieben.

8. Die Folie kann mit den Werkzeugen im Menü "MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können." auf der Registerkarte "Detailerstellung" angepasst werden.

   Die Änderungen der Bemaßung können mit Bemaßungsbeschriftungen angegeben werden, die Farbeigenschaften der Flächen können je nach Typ der Änderungen geändert und beliebige weitere Beschriftungen mit den Werkzeugen im Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten." auf der Registerkarte "Detailerstellung" eingegeben werden. Mit der rechten Maustaste auf eine Lightweight-KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" klicken und KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" laden auswählen, um sie zu laden.

9. Es können so viele Folien erstellt werden, wie für die effektive Mitteilung der Änderungen erforderlich sind.

   Durch Klicken mit der rechten Maustaste auf eine Folie im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. und Auswählen von Folie öffnen kann die Folie angezeigt werden.

10. Im Menü "Datei" den Befehl Als XPS speichern oder Als PowerPoint speichern auswählen, um die 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien als separates DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. zu speichern.

Eine 3D-Markup-Folie löschen

1. Die Folie im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auswählen.
2. Zum Entfernen der Folie mit der rechten Maustaste klicken und Löschen auswählen.

Da eine Folie eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" ist, werden beim Löschen einer Folie aus dem StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auch alle Objekte dieser Folie gelöscht. Mit dieser Funktion können 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien bei der Vorarbeit zum Erstellen einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. oder einer fertigen BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" organisiert werden.

Beispiele

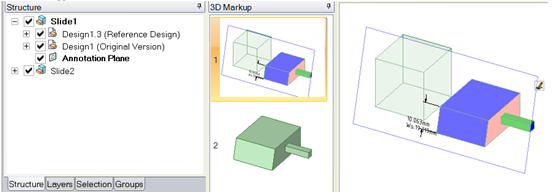

Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. wird der Inhalt der einzelnen Folien angezeigt. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können." werden zwei Folien in der Präsentation angezeigt. Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. werden die Referenzversion und die ursprüngliche Version mit BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". und unterschiedlichen Farben für geänderte Flächen verglichen.
