Umwandeln eines Volumenkörpers in ein Gehäuse

Mit dem Werkzeug  "Gehäuse" im Menü "Einfügen" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." wird eine der Flächen eines Volumenkörpers entfernt und ein Gehäuse mit einer angegebenen Stärke erstellt. Mit dem Werkzeug "Gehäuse" können auch weitere Seiten des Gehäuses entfernt werden. SpaceClaim erzeugt automatisch eine Versatzbeziehung zwischen den Seiten des Volumenkörpers.

Es kann außerdem ein geschlossenes Gehäuse erstellt werden, ohne eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu entfernen.

Als Gehäuse ausgehöhlte VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. können Fasen und Rundungen aufweisen, und die Flächen können gedreht sein. Die FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. oder die verrundete Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. wird erstellt und auf den beiden versetzten Flächen angezeigt. Unter ist ein ausgehöhlter VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. mit einer FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. abgebildet.

Gehäuse erstellen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü Erstellen auf das Werkzeug  "Gehäuse" klicken.

   Den Mauszeiger über die VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. bewegen, um die Flächen hervorzuheben, die entfernt werden können.

2. (Optional) Einen Wert in das Bemaßungsfeld eingeben, um die Stärke der Gehäusewandung zu ändern.

   Eine negative Zahl eingeben, um die Gehäusewandung außerhalb des Volumenkörpers zu erstellen.

3. Die zu entfernende FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auswählen.

   Die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". wird entfernt und ein Gehäuse wird erstellt. Die Bezugsfläche für den VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird. wird in Blau angezeigt. Wenn die Wandungsstärke nicht geändert wurde, wird die Standard-Wandungsstärke durch die kleinste Rastermaschenweite bestimmt.

4. (Optional) Mehrmals klicken, um zusätzliche Flächen zu entfernen.

Geschlossenes Gehäuse erstellen

1. Den VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. auswählen.

2. Auf das Werkzeug "Gehäuse" klicken.

   Ein internes Gehäuse wird erstellt.

Ein Gehäuse bearbeiten

Mit der rechten Maustaste auf das Gehäuse klicken, um die Stärke der Gehäusewandung zu ändern.

Werkzeughilfen

Beispiele

Ein offenes Gehäuse und ein geschlossenes Gehäuse

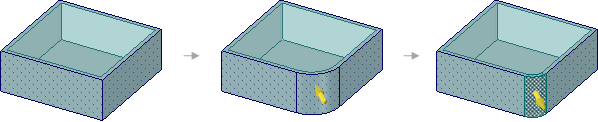

Beim Hinzufügen oder beim Ändern einer verrundeten Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. eines ausgehöhlten oder versetzten Teils ändern sich die Innenflächen.
