Füllen

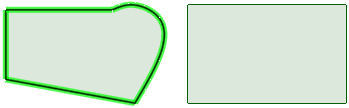

Wenn ein oder mehrere Endpunkte von Skizzenkurven ausgewählt werden, werden die Kurven zu einer einzigen FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. verkettet. Benachbarte Skizzenkurven werden in einem einzigen auswählbaren ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. mit einer zugrunde liegenden FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. zusammengeführt. Die FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. wird erst angezeigt, wenn die verkettete KurveIn 3D eine beliebige Linie im Raum. geändert wurde:

Siehe folgende Beispiele von Skizzenkurven:

Eines der Rechtecke ist nicht geschlossen. Wenn dieses Rechteck gefüllt wird, wird der KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. automatisch geschlossen und in eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". umgewandelt:

Die Lücke in diesem KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. ist klein genug, dass sie vom Werkzeug "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." automatisch geschlossen werden kann. Größere Lücken werden nicht geschlossen. Wenn eine Lücke kleiner als 1,5-mal die Länge der kleineren Rastermaschenweite im SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. ist, werden die Kanten so erweitert, dass die Lücke gefüllt wird. Bei einer größeren Lücke wird in der Statusleiste eine Meldung angezeigt, und die Endpunkte der Lücke blinken.

Vom Werkzeug "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." wurden außerdem Oberflächen aus den anderen geschlossenen Konturzügen von Skizzenkurven erstellt. Die dunkler schattierten Bereiche im Bild oben zeigen an, an welchen Stellen die Oberflächenteile einander überlappen. Durch VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. des Rechtecks wird die automatisch erstellte OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". sichtbar:

Das Ergebnis weist nur Kanten für die nicht ausgewählten Skizzenkurven auf, da mit den ausgewählten Kurven eine separate OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". erstellt wurde.

Nun wird das offene Rechteck geschlossen, und vom Werkzeug "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." werden automatisch Oberflächen erstellt, ohne dass dazu Kanten ausgewählt wurden:

Diese OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". weist Kanten für jede geschlossene Skizzenkurve auf. Dasselbe geschieht automatisch, wenn aus dem SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. in den 3D-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. gewechselt wird.

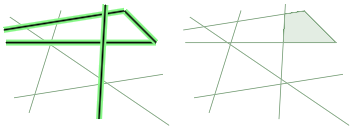

Wenn alle Skizzenkurven ausgewählt werden und anschließend auf "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." geklickt wird, wird eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ohne innere Kanten erstellt:

Außerdem können Layout2D-Zeichenmodus, der insbesondere hilfreich ist, wenn kein unmittelbarer Bedarf besteht, 3D-Objekte aus den Linien im Layout zu generieren. Wenn Layoutlinien in 3D gezogen werden, verhalten diese sich nicht auf die gleiche Weise wie skizzierte Linien. Ein Layout ist mit einer Bleistiftzeichnung auf einem Entwurf vergleichbar. Wenn das Layout zum Erstellen von Formen genutzt werden soll, müssen die Layoutlinien auf eine Skizze projiziert werden. Das Projizieren einer Layoutlinie auf eine Skizze entspricht dem Ausziehen der Linie. 2D-AutoCAD-DXF- oder -DWG-Dateien können als Layout importiert werden.- und Skizzenkonturen gefüllt werden:

Und ein KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. von nicht tangentialen 3D-Kurven:

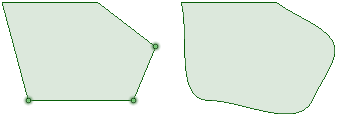

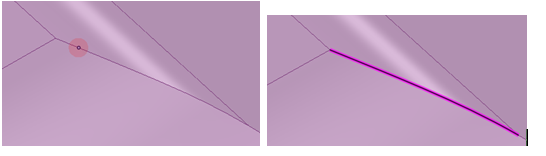

Es kann eine beliebige Anzahl von Eckpunkten in beliebiger Reihenfolge ausgewählt werden. Jeder Eckpunkt wird entfernt, und eine FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. wird erstellt, um einen weichen Krümmungsübergang zwischen den angrenzenden Kanten des Punkts zu erzeugen:

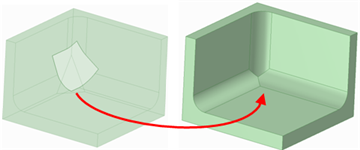

Wenn eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) eines Volumenkörpers gefüllt wird, versucht das System, lagegleiche Kanten zu einer einzigen Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. zusammenzuführen:

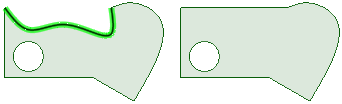

Wenn eine Oberflächenkante in der Form einer FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. oder eines Bogens ausgewählt wird, wird die Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. zu einer Geraden vereinfacht:

Wenn zwei oder mehr Kanten einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ausgewählt werden, werden diese mit einer geraden Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. zwischen den Endpunkten vereinfacht:

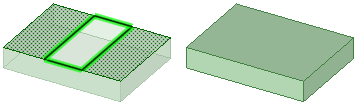

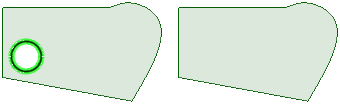

Wenn eine vollständig innerhalb einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". liegende Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. ausgewählt wird, wird die Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. entfernt:

Wenn sämtliche Kanten ausgewählt werden, die eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". umschließen, wird die OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". entsprechend ihren Abmessungen zu einem Rechteck vereinfacht:

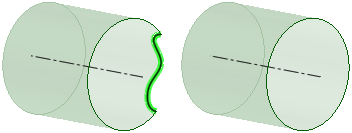

Wenn eine einzige Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. ausgewählt wird, die auf einer auf einer Analyse beruhenden OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". liegt, wird diese von "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." zusammen mit den angrenzenden Kanten vereinfacht:

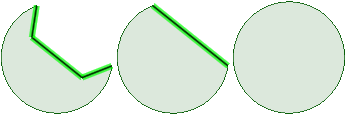

Unregelmäßige Lücken auf einer Kreisoberfläche können gefüllt werden, und die Lücke wird zu einer geraden Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. vereinfacht. "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." erneut auf die gerade Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. anwenden, und die Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. wird rund:

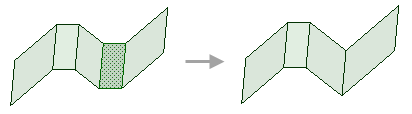

Eine FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. auf einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". auswählen und das Werkzeug "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." verwenden, um die FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. zu füllen.

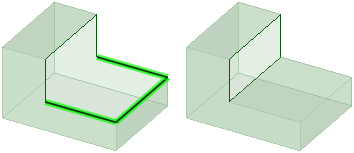

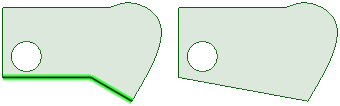

Wenn eine offene KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt. einer ebenen OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ausgewählt wird, werden von "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." anhand der ausgewählten Kanten Flächen erstellt:

oder

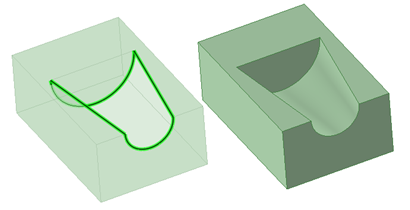

Wenn ein offener KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. ausgewählt wird, der mehreren Flächen zugeordnet ist, versucht "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt).", diesen mit einer auf einer Analyse beruhenden OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". (Zylinder, Kegel usw.) zu bedecken:

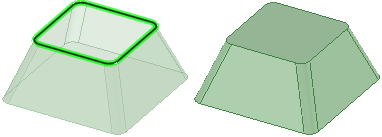

Die Auswahl einer Abfolge von ebenen Kanten ergibt eine ebene FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche".:

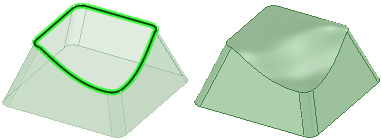

Wenn eine Abfolge von Oberflächenkanten ausgewählt wird, die nicht eben sind, und "AusgleichsflächeOption des Werkzeugs "Füllen", die mithilfe der anfänglichen Berührung der benachbarten Flächen die ausgewählten Kanten füllt. Die Flächen werden in einer einzelnen geglätteten Ausgleichsfläche verbunden, anstatt die Flächen, die an die Kante angefügt sind, so weit zu verlängern, bis sie einander schneiden. Ist die Option "Tangential strecken" deaktiviert, wird die Berührung der benachbarten Flächen ignoriert." deaktiviert ist, werden mit "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." die angrenzenden Flächen erweitert:

Bei aktivierter Option "AusgleichsflächeOption des Werkzeugs "Füllen", die mithilfe der anfänglichen Berührung der benachbarten Flächen die ausgewählten Kanten füllt. Die Flächen werden in einer einzelnen geglätteten Ausgleichsfläche verbunden, anstatt die Flächen, die an die Kante angefügt sind, so weit zu verlängern, bis sie einander schneiden. Ist die Option "Tangential strecken" deaktiviert, wird die Berührung der benachbarten Flächen ignoriert.":

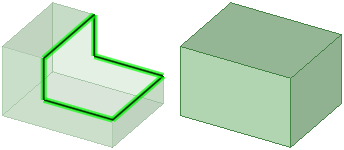

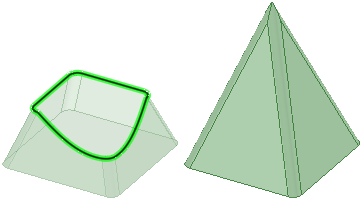

Wenn ein KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. ausgewählt wird und dann durch Klicken bei gedrückter Alt-Taste benachbarte Flächen ausgewählt werden, berührt die neue FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". alle Flächen, die durch Klicken bei gedrückter Alt-Taste ausgewählt wurden:

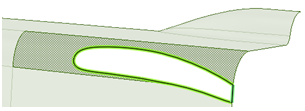

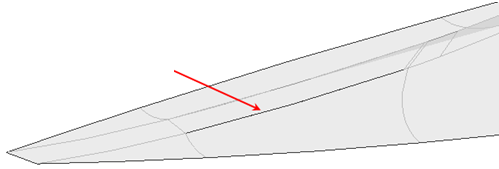

Benachbarte Flächen können auch erweitert werden, um schmale Lücken zu füllen (Doppelklicken, um KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. zu erhalten):

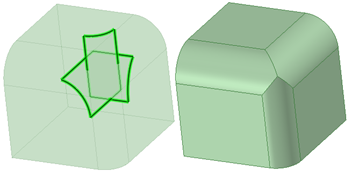

Wenn offene Kanten einer sich selbst schneidenden OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ausgewählt werden, versucht "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." einen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. zu bilden und überschüssiges MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. zu entfernen (funktioniert auch in "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können."):

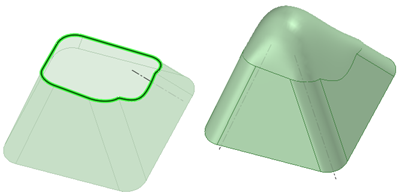

Bei der Auswahl eines Konturzugs und Verwendung der Optionen "AusgleichsflächeOption des Werkzeugs "Füllen", die mithilfe der anfänglichen Berührung der benachbarten Flächen die ausgewählten Kanten füllt. Die Flächen werden in einer einzelnen geglätteten Ausgleichsfläche verbunden, anstatt die Flächen, die an die Kante angefügt sind, so weit zu verlängern, bis sie einander schneiden. Ist die Option "Tangential strecken" deaktiviert, wird die Berührung der benachbarten Flächen ignoriert." und "Tangential streckenSiehe "Ausgleichsfläche"":

Beim FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). eines Konturzugs ist es möglich, die Alt-Taste zu drücken und Kurven auszuwählen, damit die neuen Flächen durch die Kurven verlaufen:

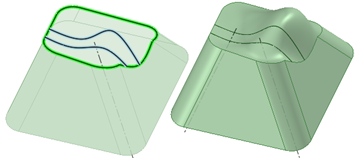

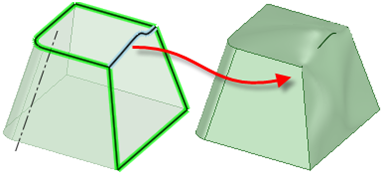

Bei der Auswahl eines Konturzugs und von Führungskurven, mit oder ohne Option "Tangential streckenSiehe "Ausgleichsfläche"" (wird auf Bereiche angewendet, auf die sich Führungskurven nicht auswirken):

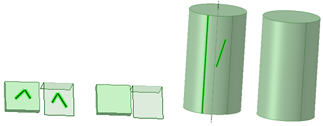

Wenn eine eingedrückte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auf der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". oder eines Volumenkörpers ausgewählt wird, wird die eingedrückte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. entfernt. Dies entspricht dem Löschen:

Wenn Flächenkanten eines Volumenkörpers oder einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ausgewählt werden, vereinfacht "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." die Kanten, indem sie durch eine einzige Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. mit derselben Geometrie ersetzt werden:

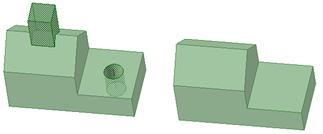

Bei der Auswahl von Flächen werden diese von "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." gelöscht, und benachbarte Flächen werden erweitert:

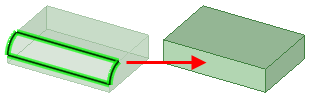

Bei der Auswahl einer FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. oder RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". werden diese durch "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." entfernt und einer benannten Gruppe hinzugefügt:

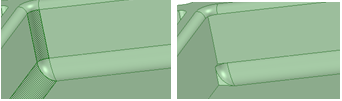

Wenn Rundungen mit benachbarten Rundungen ausgewählt werden, erstellt "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." ebene Überdeckungen (da Rundungen definitionsgemäß nicht erweitert werden dürfen):

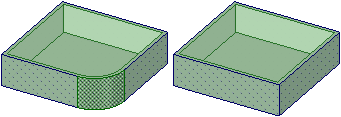

Wenn Rundungen für ausgehöhlte Teile ausgewählt werden, werden beide Flächen des Gehäuses gefüllt:

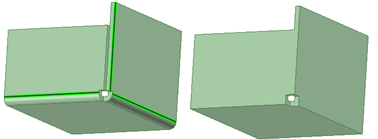

Bei der Auswahl verbundener Kanten, die als Blech erstellt wurden, werden die Nähte entfernt:

Bei Auswahl von zwei eingedrückten Kanten (wie in der folgenden Abbildung) werden diese zu einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. kombiniert:

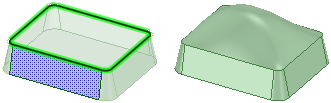

Bei mindestens einer ausgewählten FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". und mindestens einer ausgewählten Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder Skizzenkurve entfernt "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." die ausgewählten Flächen und erstellt eine einzige neue FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., wobei die entfernten Flächen und die ausgewählten Kanten als Eingabe verwendet werden:

Bei der Auswahl von zwei Flächen oder Oberflächen, die einander nicht berühren, können diese durch eine einzige FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". ersetzt werden. Die Lücke zwischen den Flächen muss durch Doppelklicken ausgewählt werden:

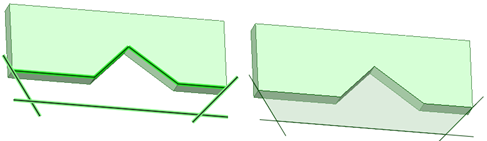

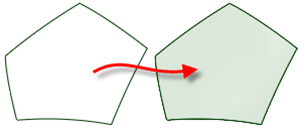

Bei der Auswahl einer beliebigen Kombination von Skizzenkurven, Layoutkurven, Oberflächenkanten und Volumenkörperkanten, die in derselben EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. liegen und einen geschlossenen KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. bilden, erstellt "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." eine ebene OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche".:

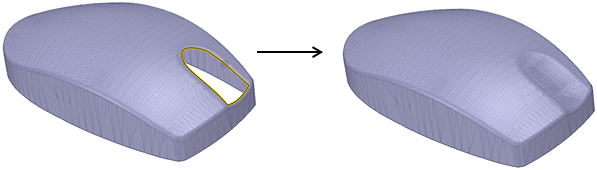

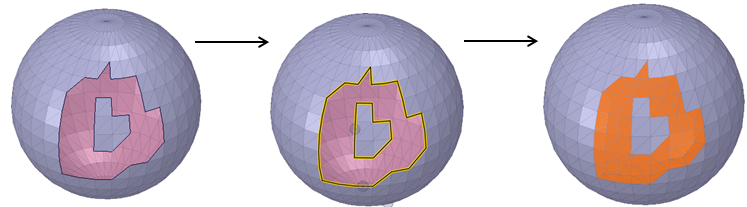

Interne Netzzüge und Begrenzungszüge können mit dem Werkzeug "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." gefüllt werden. Die Züge werden mit Facetten gefüllt, bei denen die KrümmungAnalysewerkzeug, das einen Randgraphen oder Farbschattierungen anzeigt, um die Krümmung entlang Kurven oder Kanten zu verdeutlichen. Werte geben an, wie stark gekrümmt bzw. "kurvig" die Kurve bzw. Oberfläche an einzelnen Punkten ist. der benachbarten Facetten berücksichtigt wird. Dadurch wird eine sehr glatte und gleichmäßige Füllung erzeugt. Nach der Füllung werden die neu erstellten Facetten der Auswahl hinzugefügt.





In drei Fällen können mehrere Netzzüge auf einmal gefüllt werden.

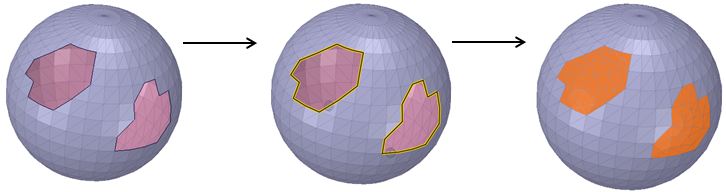

Separate Züge auf demselben NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden., die NICHT verbunden werden sollen.

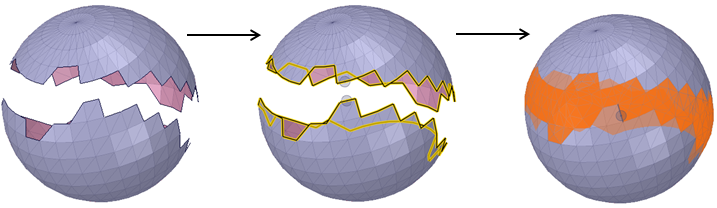

Separate Züge auf demselben NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden., die verbunden werden sollen.

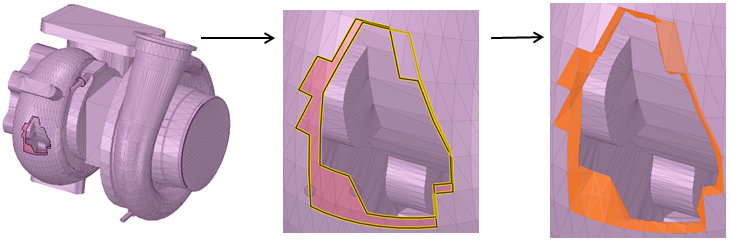

Separate Züge auf verschiedenen Netzobjekten, die verbunden werden sollen.







Bei Zügen auf äußeren und inneren Gehäusen wird eine Wandstärke erzeugt, wenn sie gleichzeitig gefüllt werden. Um ein Gehäuse fortzusetzen, die inneren und äußeren Züge separat füllen.
