Bohrungstabellen

Mit dem Werkzeug  Bohrungstabelle aus dem Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten." auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." lässt sich eine Tabelle erstellen, in der die Bohrungen einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. nach Größe (klassifiziert nach Duplikaten) sortiert aufgeführt werden, und die Bohrungen lassen sich auf einer ebenen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". beschriften. In einer Bohrungstabelle werden Bohrungen von links nach rechts und dann von oben nach unten sortiert. Diese Funktion funktioniert nur mit Bohrungen (mit Gewinde oder ohne GewindeStruktur, die auf der Oberfläche eines Zylinders, eines Kegels oder einer Bohrung mithilfe der Beschriftungswerkzeuge erstellt wurde.), darunter auch Konstruktionen mit Bohrungsmustern, jedoch nicht mit Schlitzen jeglicher Art.

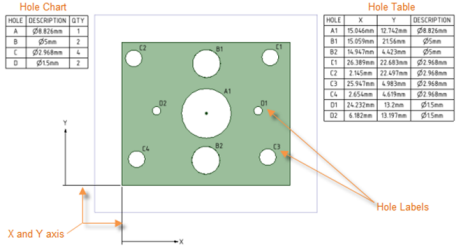

Eine Bohrungstabelle wird im Strukturbaum als BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. angezeigt. Das Kontrollkästchen "BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben." kann deaktiviert werden, um die Bohrungstabelle auszublenden. Eine Bohrungsübersicht zeigt die Anzahl der Bohrungen in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. mit ähnlichen Durchmessern. Sobald eine Bohrungstabelle erstellt wird, werden Ursprungspunkte und Beschriftungen der X- und Y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". wie in der nachfolgenden Abbildung dargestellt angezeigt, und es kann eine Bohrungsübersicht erstellt werden:

Bohrungstabelle erstellen

1. Auf eine ebene FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". mit Bohrungen klicken. SpaceClaim erstellt eine Bezugsebene für die Bohrungstabelle.
2. Klicken und die Bohrungstabelle in einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. ziehen. Die Beschriftungen der X- und Y-Achsen und ein Ursprungspunkt werden angezeigt.

Bohrungen mit zylindrischen Senkbohrungen, Senkungen oder Verrundungen werden in der Tabelle dargestellt. Die BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". werden anhand der ÜberschneidungKanten an Stellen, an denen sich Volumenkörper untereinander oder mit Volumina schneiden, die durch das Schneiden von Volumenkörpern, Oberflächen und Komponenten in der Konstruktion entstanden sind; können mithilfe der Analysewerkzeuge angezeigt werden. der oberen EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. und der Bohrung ermittelt.

SpaceClaim verwendet alle Flächen des Volumenkörpers mit der gleichen Ausrichtung, um die Bohrungen für die Tabelle zu erfassen. Das Bearbeiten von Beschriftungen ist für Bohrungen möglich, die auf mehreren Flächen angezeigt werden, wie in der Abbildung unten dargestellt.

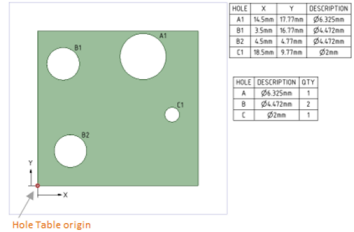

Ursprung einer Bohrungstabelle verschieben

Der UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. der Bohrungstabelle kann gezogen werden, um ihn zu verschieben. Der UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. wird als roter Kreis dargestellt, wie in der Abbildung unten gezeigt:

• Zum Anzeigen des Ursprungs den Cursor über die zwei rechtwinkligen Achsen für die X- und Y-Koordinaten bewegen (mit Verlängerungslinien).
• Bei der Auswahl eines Ursprungs vergrößert er sich, und alle gültigen Ursprungspositionen werden als rote Ursprungspunkte dargestellt. Diese Ursprungspunkte bleiben so lange sichtbar, bis der UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. an eine andere Position gezogen wird. Beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. des Ursprungs werden die Daten der X- und/oder Y-Koordinaten in der Bohrungstabelle unmittelbar aktualisiert, um eine Vorschau der X- und Y-Koordinatendaten für die verschiedenen Ursprungspositionen anzuzeigen.
• Beim Loslassen eines Ursprungs zum Festlegen der neuen Position werden die Ursprungspunkte nicht weiter angezeigt, und die Bohrungstabelle wird aktualisiert, um die Position der X- und Y-Koordinaten der neuen Ursprungsposition wiederzugeben. Wird der UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. nahe genug an eine andere gültige Ursprungsposition verschoben, werden die X- und Y-Koordinaten an der neuen Position angezeigt, und der UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. wird an der neuen Position gefangen, wie nachfolgend dargestellt:
•

Schriftarteigenschaften für Elemente der Bohrungstabelle formatieren

Mit den Schriftartoptionen im Menü "Schriftart" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." können die Schriftarteigenschaften der X/Y-Beschriftungen und aller Bohrungsbeschriftungen formatiert werden, wie in den nachfolgenden Abbildungen dargestellt. So kann Text beispielsweise in einer nicht standardmäßigen Schriftart oder einer Schriftart aus Microsoft Windows 3.1 wie Modern, Roman oder Script angezeigt werden. Es können auch die Schriftarteigenschaften von Bohrungstabellen geändert werden, die für einzelne oder mehrere Flächen angezeigt werden.

1. Eine Ursprungsache oder Verlängerungslinie auswählen.
2. Auf die Registerkarte "Details" klicken und im Menü "Schriftart" die Schriftartoptionen auswählen.

   Die Schriftart der AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". oder LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird automatisch geändert und entsprechend der Auswahl aktualisiert.

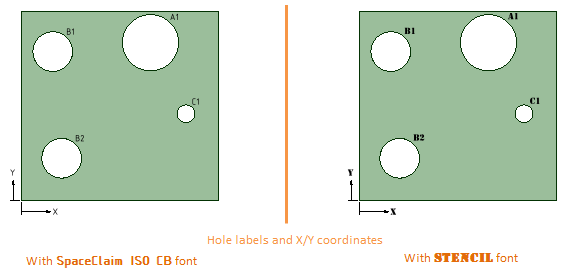

Die nachfolgenden Abbildungen zeigen Beispiele für Bohrungstabellen mit verschiedenen Schriftarten für Bohrungsbeschriftungen sowie X- und Y-Achsenkoordinaten:

Arbeiten mit Bohrungstabellen

• Über die ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt.-Werkzeuge in der Tabelle oder im Diagramm die Größe nach Bedarf anpassen. Mit dem runden Griff oben an der Tabelle die Tabelle oder das Diagramm rotieren.
• Wie bei einer normalen Tabelle können die Werte in den Zeilen- und Spaltenzellen im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. geändert werden, um die Zahl, Breite oder Höhe eines Tabellenelements anzupassen.
• Der Text für die BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten. der einzelnen Achsen und die Texteigenschaften können geändert werden. (Der Text ist einzeilig.) Es können z. B. X-A-Koordinaten anstelle von X-Y verwendet werden.

•



• Wenn Änderungen an der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. vorgenommen werden, die Tabelle (oder X- oder Y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".) auswählen, mit der rechten Maustaste klicken und folgende Optionen auswählen:
  • Bohrungsübersicht anzeigen, um eine weitere ÜbersichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Übersicht ist die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde. Siehe "Projizierte Ansicht", "Schnittdarstellung" und "Detailansicht". zu erstellen.
  • Bohrungstabelle anzeigen, um eine aktualisierte Tabelle zu erstellen.
  • Tabelle speichern unter, um die Tabelle als Datei für das Web (HTM, HTML) oder als XML-Datei zu speichern.

• Beim Ändern der Größe einer Bohrung werden die Werte in der Tabelle aktualisiert, und die Bohrungen und Zeilen in der Tabelle werden neu sortiert und klassifiziert.

• Beim Kopieren und Einfügen einer Bohrung wird die Tabelle aktualisiert und zeigt eine neue Zeile mit den X-, Y- und Beschreibungswerten der Bohrung.

• Nachdem eine BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten. an eine andere Position in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. gezogen wurde, wird die Tabelle mit der Größe und der Position der neuen Bohrung aktualisiert. Zum Anzeigen der Änderungen in einer neuen Tabelle mit der rechten Maustaste klicken und Bohrungstabelle anzeigen auswählen.

• Zum Entfernen einer Tabelle oder eines Diagramms die Tabelle auswählen, mit der rechten Maustaste klicken und Ausschneiden auswählen.
