Interne und externe Komponenten



Interne Komponenten

Objekte innerhalb der SpaceClaim-Dokumentdatei sind interne Komponenten. Im StrukturbaumClosed erstellte Komponenten sind standardmäßig interne Komponenten.

Interne Komponenten können in externe Komponenten umgewandelt werden. Hierbei wird eine eigene Datei für die KomponenteClosed erstellt, und aus dieser wird eine externe KomponenteClosed. Siehe die Anweisungen weiter unten.

Aus einer externen KomponenteClosed kann eine interne Kopie erstellt werden. Hierdurch wird die KomponenteClosed in die KonstruktionClosed integriert, und die ZuordnungClosed zur externen KomponenteClosed wird aufgehoben.

Externe Komponenten

Objekte außerhalb der SpaceClaim-Dokumentdatei sind externe Komponenten. Mit dem Werkzeug "Datei" auf der Registerkarte "KonstruktionClosed" geladene Konstruktionen sind externe Komponenten. Siehe Einfügen einer anderen Konstruktion.

Eine Kopie einer externen KomponenteClosed kann als interne KomponenteClosed festgelegt werden. Die Kopie wird in die SCDOC-DateiClosed eingefügt, sodass sie in der KonstruktionClosed angezeigt und geändert werden kann. Die ursprüngliche externe KomponenteClosed bleibt unverändert. Siehe die Anweisungen weiter unten.

Wenn in den Optionen für Dateiimport und -export die Option Lightweight-Baugruppen verwenden ausgewählt wurde, werden externe Komponenten als Lightweight-KomponentenClosed geladen. Siehe Lightweight-Komponenten.

Abhängige und unabhängige Komponenten

Es können mehrere Instanzen einer externen KomponenteClosed geladen werden. Diese werden als abhängige Komponenten bezeichnet. Änderungen an einer Instanz werden für alle Instanzen übernommen. Die Kopie ist in der SCDOC-DateiClosed vorhanden, ihre Geometrie stammt jedoch aus der externen Datei.

Kopien externer Komponenten, die von anderen Kopien unabhängig gemacht wurden, werden als unabhängige Komponenten bezeichnet. Änderungen an einer unabhängigen Kopie wirken sich nicht auf das Original aus, und Änderungen am Original wirken sich nicht auf die Kopie aus.

Hinweise zu abhängigen und unabhängigen Komponenten

Beispiele

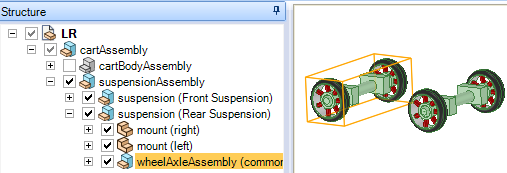

Unten wird die Struktur einer KonstruktionClosed mit kopierten Unterbaugruppen dargestellt. In beiden Aufhängungsbaugruppen sind Kopien der Unterbaugruppe "wheelAxleAssembly" (hervorgehoben) vorhanden:

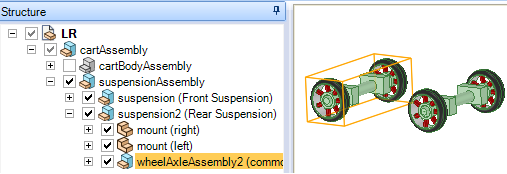

Wenn die hervorgehobene Unterbaugruppe unabhängig gemacht wird, werden die Unterbaugruppennamen geändert. Bei dem nicht in Klammern eingeschlossenen Text handelt es sich um die Namen der Komponenten. Die Änderung wirkt sich auf "wheelAxleAssembly" und die übergeordnete BaugruppeClosed aus. In der folgenden Abbildung ist an beide Namen "2" angefügt:



Komponente oder Baugruppe einfügen

  1. Im Menü "Einfügen" die Option Aus Datei einfügen  auswählen.

  2. Die KomponenteClosed suchen und doppelklicken, um sie einzufügen.

    Die KomponenteClosed wird als externe KomponenteClosed eingefügt. Die KomponenteClosed wird in der Mitte des Grafikfensters platziert, und ihre Unterkomponenten (falls es sich um eine BaugruppeClosed handelt) erscheinen im FensterbereichClosed "Struktur".

Komponente unabhängig machen

Mit der rechten Maustaste im StrukturbaumClosed auf die eingefügte abhängige KomponenteClosed klicken, den Mauszeiger über die Option UrsprungClosed bewegen und im KontextmenüClosed Unabhängig machen auswählen. Durch Drücken der Umschalttaste können mehrere Komponenten ausgewählt und gleichzeitig unabhängig gemacht werden.

Das Symbol im StrukturbaumClosed ändert sich, und die KomponenteClosed wird in "<Ursprünglicher_Name_der_KomponenteClosed>2" umbenannt.

Interne Komponente in externe Komponente umwandeln

Wenn das DokumentClosed in demselben Ordner wie das übergeordnete DokumentClosed und mit dem gleichen Namen wie der Komponentenname gespeichert werden soll:

  1. Im StrukturbaumClosed mit der rechten Maustaste auf die KomponenteClosed klicken, den Mauszeiger über die Option UrsprungClosed bewegen und In externe umwandeln auswählen.

Wenn das DokumentClosed in einem anderen Ordner oder unter einem anderen Namen gespeichert werden soll:

  1. Mit der rechten Maustaste auf die KomponenteClosed klicken und im KontextmenüClosed KomponenteClosed öffnen auswählen.

    Die ausgewählte KomponenteClosed wird in einem neuen GrafikfensterClosed angezeigt.

  2. Im Menü "Datei" Speichern unter auswählen. (NICHT das Kontrollkästchen "Speichern als Kopie" aktivieren.)

  3. Zu dem Ordner navigieren, in dem das DokumentClosed gespeichert werden soll, und diesen auswählen, oder einen neuen Ordner erstellen.

  4. Einen Dateinamen eingeben.

  5. Auf OK klicken.

Die KomponenteClosed wird unabhängig von der verwendeten Methode als eigene Datei gespeichert, und ihr Symbol im StrukturbaumClosed ändert sich entsprechend, um anzugeben, dass es sich jetzt um eine externe KomponenteClosed handelt.



Wenn die KonstruktionClosed nicht gespeichert wurde, wird unabhängig von der verwendeten Methode eine Aufforderung zum Auswählen eines Ordners angezeigt.



Kopie einer externen Komponente als interne Komponente festlegen

  1. Im StrukturbaumClosed eine oder mehrere Komponenten auswählen.

  2. Mit der rechten Maustaste auf die KomponenteClosed klicken, den Mauszeiger über die Option UrsprungClosed bewegen und im KontextmenüClosed Interne Kopie verwenden auswählen.

    Die ausgewählte KomponenteClosed wird in die KonstruktionClosed kopiert. Jegliche Änderungen an der KomponenteClosed haben keinerlei Auswirkungen auf die externe Originaldatei.

  3. Mit Alle als intern festlegen werden alle externen Komponenten in der KonstruktionClosed als intern festgelegt.

Kopie einer externen Komponente speichern

  1. Im StrukturbaumClosed eine oder mehrere externe Komponenten auswählen.

  2. Auf Speichern unter klicken.

  3. Speichern als Kopie auswählen.

  4. Auf Referenzen klicken.

    Das Dialogfeld "Konstruktionen, auf die verwiesen wird" wird geöffnet.

  5. Auf Durchsuchen klicken und einen Ordner auswählen, in dem die Kopien der externen Komponenten gespeichert werden.

  6. Die externen Komponenten auswählen, die gespeichert werden sollen.

  7. Auf OK klicken.

  8. Auf Speichern klicken.

    Dateien werden automatisch umbenannt, um Konflikte aufzulösen. In diesem Fall wird in der Statusleiste eine Warnmeldung angezeigt.
