Symmetrisches Verschieben

Mit der Option "Symmetrisch verschieben" des Werkzeugs "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." können Objekte relativ zueinander um eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. verschoben werden, als wären diese gespiegelte Objekte, ohne dass jedoch eine Spiegelbeziehung zwischen den Objekten erstellt werden muss. Anders als beim Werkzeug "Spiegeln" können mit der Option "Symmetrisch verschieben" sowohl verschiedene als auch gleiche Formen verschoben werden.

Diese Option kann mit einer automatisch bestimmten virtuellen Spiegelebene auf Grundlage der Position des Verschiebe-Werkzeugs verwendet werden. Es kann auch die Werkzeughilfe "DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden." zum Einrichten einer festen Spiegelebene verwendet werden.

Bei einer mit einem DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden. ausgewählten Spiegelebene wird eine Form, die auf beiden Seiten der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. gleich ist, gefunden und automatisch verschoben, wenn die Form an einer Seite der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. verschoben wird. Der Mittelpunkt des jeweils ausgewählten Objekts bestimmt, auf welcher Seite der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. die Form liegt.

Flächen, Kanten, Ecken, Schnittkurven und Skizzenelemente können symmetrisch verschoben werden. Kurven, die die Symmetrieebene teilweise überlappen, können verschoben werden. Die Option "Symmetrisch verschieben" ist nicht zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. von Objekten verfügbar, die über eine eingerichtete Spiegelzuordnung verfügen.

Objekte symmetrisch um eine virtuelle Spiegelebene verschieben

1. Zwei oder mehr Objekte auswählen.

2. Auf das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." klicken.
3. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. mit den Optionen zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. auf  Symmetrisch verschieben klicken.

4. Auf einen der Verschiebepfeile klicken und ziehen. Beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. wird am Mittelpunkt des Verschiebe-Werkzeugs senkrecht zur Ziehrichtung eine virtuelle Spiegelebene angezeigt. Bewegungen werden entsprechend dieser EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. gespiegelt. Auf der anderen Seite der virtuellen Spiegelebene wird ein virtuelles Verschiebe-Werkzeug angezeigt, um die gespiegelte Verschiebung oder Rotation anzuzeigen. Die ausgewählten Objekte werden symmetrisch entsprechend der angezeigten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. verschoben.

   Zum Zurücksetzen der virtuellen Spiegelebene die Auswahl ändern oder die Option Symmetrisch verschieben umschalten.

Beispiele

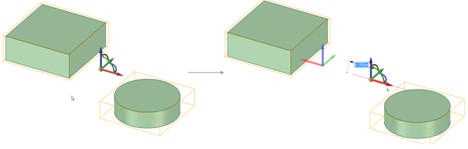

Zwei VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. symmetrisch entsprechend einem virtuellen Spiegel bewegen.

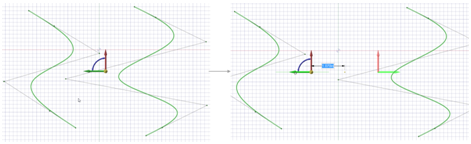

Zwei Kurven verschieben.

Objekte symmetrisch anhand einer mit Drehpunkt ausgewählten Spiegelebene verschieben

1. Eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder ebene FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". erstellen.

2. Zwei oder mehr Objekte auswählen.

3. Auf das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." klicken.

4. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. mit den Optionen zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. auf  Symmetrisch verschieben klicken.

5. Auf die Werkzeughilfe  DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden. klicken.

6. Zum Bestimmen der Symmetrieebene auf die EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder ebene FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". klicken.

   Objekte auf der anderen Seite der Drehpunktebene mit übereinstimmender Form werden automatisch erkannt und symmetrisch entsprechend der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. verschoben.

7. Den Rotations- oder Verschiebepfeil auf dem Verschiebe-Werkzeug ziehen, um die Form symmetrisch entsprechend der mit DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden. ausgewählten Spiegelebene zu ändern.

Beispiele

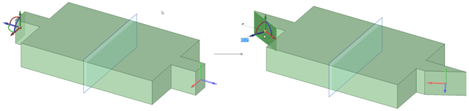

Das Schwenken einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. ändert die übereinstimmende Form auf der anderen Seite der mit DrehpunktAngelpunkt. Wenn ein Objekt mit dem Werkzeug "Verschieben" ausgewählt wurde, können mithilfe der Werkzeughilfe "Drehpunkt" andere Objekte um dieses Objekt bewegt werden. ausgewählten Spiegelebene.

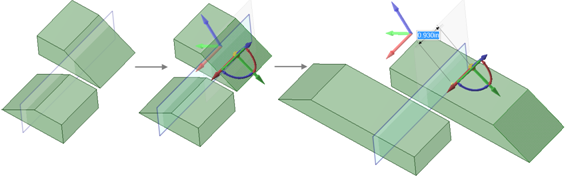

VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. von Flächen, die symmetrisch zueinander sind, jedoch teilweise auf jeder Seite der Spiegelebene liegen. Der Mittelpunkt der Begrenzungsboxen der jeweiligen Objekte befindet sich auf beiden Seiten der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden.. Das Werkzeug "Symmetrisch verschieben" kann daher die symmetrischen Formen erkennen und die abgewinkelten Flächen verschieben.
