Biegen von Blechwänden

Das Blechwerkzeug Biegen hat eine ähnliche Funktion wie Fläche aufspalten. Es dient zum Erstellen von Biegungen in einem flachen oder abgewickelten Blechteil. Die Biegung kann entlang einem Skizzenelement auf der Blechfläche, senkrecht zu einer Kante Closed oder zwischen zwei Punkten erfolgen.

Es können mehrere Biegelinien entlang einer Oberfläche Closed platziert werden. In Arbeit befindliche Biegungen, die noch nicht gebogen (umgedreht) wurden, bleiben deaktiviert, wenn eine oder mehrere zusätzliche Biegelinien entlang der Blechoberfläche platziert werden.

Entlang einer Linie biegen

Auf der Registerkarte "Blech" im Menü "Erstellen" auf das Werkzeug Biegen klicken.

Die Option Biegung erstellen im Fensterbereich "Biegeoptionen" ist aktiviert.
(Optional) Folgende Werte im Fensterbereich "Biegeoptionen" ändern:
- Biegewinkel: Der Winkel der Biegung.

  Wenn eine Kante ausgewählt wird, um einen Biegewinkel zu erstellen, werden Änderungen an der Option "Biegewinkel" unmittelbar in die Ziehgriffe der Kante übernommen.
- Biegeradius: Der Innenradius der Biegung.
  - Wenn Biegetabelle auf ein Teil angewendet wird, wird Biegeradius in Werkzeugradius geändert, und verfügbare Radiuswerte aus der Tabelle können mithilfe einer Dropdown-Liste eingegeben werden.
- Breite des Stempels: Die Breite des Stempels. Mit dieser Option wird zu einer Dropdown-Liste mit verfügbaren Breitewerten umgeschaltet, wenn eine Biegetabelle auf das Teil angewendet wird.
- Biegezonenbreite: Wert, der zum Berechnen der abgewickelten Länge der Biegung verwendet wird.
- Verkürzungswert: Wert, der zum Berechnen der abgewickelten Länge der Biegung verwendet wird.
Auf ein Skizzenelement auf der Blechfläche klicken. Die Biegung erfolgt unabhängig von der Länge des Skizzenelements über die gesamte Länge der Fläche.
Auf die Werkzeughilfe Abschließen klicken, um die Biegung zu erstellen.

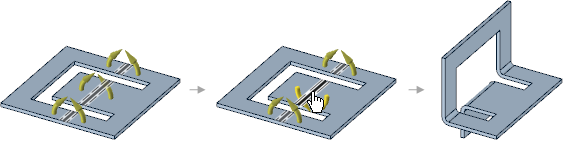

Biegerichtung umkehren

Auf die Biegelinie klicken, um zwischen einer Biegung aufwärts und abwärts zu wechseln.

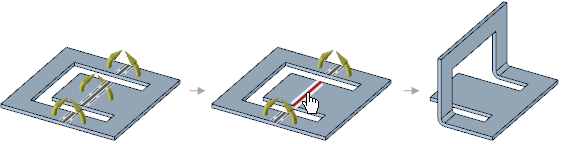

Biegesegmente entfernen

Wenn auf ein Biegesegment geklickt wird, bis sich die Farbe der Biegelinie in Rot ändert, wird das Segment aus der Biegung entfernt.

Die gestrichelten Linien an beiden Seiten der Biegelinie zeigen den Bereich Closed des Verkürzungswerts basierend auf dem standardmäßig festgelegten Radius oder dem durch den Benutzer im Optionsbereich geänderten Radius an.

Bei Bedarf kann mit der rechten Maustaste auf eine leere Stelle im Grafikfenster Closed geklickt werden, während eine Werkzeughilfe aktiv ist, um die Biegelinie zu löschen und die Werkzeughilfe Schneidenden Punkt auswählen zu aktivieren.

Werkzeughilfen

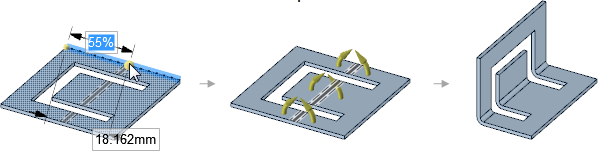

Schneidenden Punkt auswählen: Auf einen Punkt auf einer Kante klicken, um eine Biegung zu erstellen, die rechtwinklig zu der Kante an dem Punkt ausgerichtet ist. Die Tab-Taste drücken, um einen Wert für den Prozentsatz oder den Abstand von der Biegung zum Endpunkt entlang der Kante einzugeben.
Zwei schneidende Punkte auswählen: Auf einen Punkt auf einer Kante und einen Punkt auf einer anderen Kante klicken, um eine Biegung zwischen den Punkten zu erstellen. Die Verlängerung der Linie zur zweiten Kante wird in einer Vorschau angezeigt, bevor darauf geklickt wird. Die Tab-Taste drücken, um einen Wert für den Prozentsatz oder den Abstand von der Biegung zum Endpunkt entlang der Kante einzugeben.

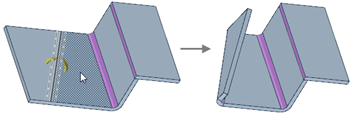

AnkerpunktSiehe "Anker" auswählen: Die Fläche auswählen, die beim Biegen des Körpers fixiert bleiben soll:
Kurven auswählen: Kurven zum Einhüllen von Biegungen auswählen.

Biegeschritte hinzufügen

Absetzkante erstellen

Absetzkante aus bestehenden Biegungen erstellen

Absetzkante in unabhängige Biegungen zurücksetzen

Beispiele

Eine Sicke mit dem Werkzeug "Biegen" erstellen

Werkzeughilfen

	Die Werkzeughilfe Schneidenden Punkt auswählen ist standardmäßig aktiviert. Diese Werkzeughilfe erstellt eine Biegung, die an der ausgewählten Stelle rechtwinklig zur Kante ist.
	Mit der Werkzeughilfe Zwei schneidende Punkte auswählen kann ein Punkt auf einer Kante und ein Punkt auf einer anderen Kante ausgewählt werden, um eine Biegung zwischen den Punkten zu erstellen.
	Mit der Werkzeughilfe AnkerpunktSiehe "Anker" auswählen kann die Fläche ausgewählt werden, die beim Biegen des Körpers fixiert bleibt.
	Auf die Werkzeughilfe Abschließen klicken, um die Biegung zu erstellen.

Biegeoptionen

	Mit der Option Biegung erstellen wird eine Blechfläche entlang einer Linie gebogen.
	Mit der Option Absetzkante erstellen wird eine Absetzkante erstellt.
	Mit der Option Sicke erstellen wird eine Sicke entlang einer KurveIn 3D eine beliebige Linie im Raum. auf einer Fläche erstellt.
