Mettre à l'échelle les esquisses à l'aide de l'outil Tirer

Vous pouvez mettre à l'échelle des courbes d'esquisse à l'aide de l'outil Échelle ou de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide..

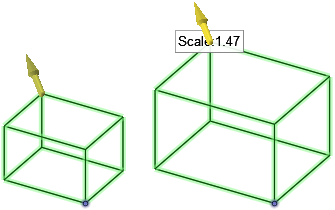

Vous devez utiliser l'outil Echelle lorsque vous souhaitez mettre à l'échelle des courbes d'esquisse placées sur un plan. Utilisez l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. lorsque vous souhaitez mettre à l'échelle des courbes placées sur plusieurs plans (voir l'exemple ci-dessous).

Pour mettre à l'échelle les courbes d'esquisse à l'aide de l'outil Tirer

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez les courbes.

3. Cliquez sur le guide d'outil Echelle.

4. Sélectionnez un point d'ancrage.

5. Si l'option LissageTransition lisse et tangente entre des faces ou des arêtes, créée à l'aide de l'outil Tirer. est visualisée en orange, cliquez pour la désactiver dans le volet Options.

   La mise à l'échelle ne fonctionne pas si l'option LissageTransition lisse et tangente entre des faces ou des arêtes, créée à l'aide de l'outil Tirer. est activée.

6. Faites glisser dans la direction de la flèche du guide jaune.
