Ajuster le bouton au support

1. Mesurez le petit cylindre à l'extrémité du bouton.

   1. Effectuez un zoom arrière de votre conception en sélectionnant Zoom arrière à partir du menu d'outils Zoom.

   2. Cliquez sur MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception. dans le groupe Inspecter de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

   3. Sélectionnez le petit cylindre.







      Vous verrez toutes les mesures, notamment le diamètre du cercle (0,375 po).

      Cliquez sur les parties du modèle pour afficher les cotes.



2. Modifiez l'affichage et déplacez le support de manière à voir les tâches que vous effectuez.

   1. Cliquez du bouton droit sur Support dans la structure arborescente et sélectionnez Activer le composant dans le menu déroulant.

      Une case orange apparaît autour du support.

   2. Faites pivoter le support afin d'en voir l'arrière.

   3. Cliquez à l'arrière du support et cliquez sur Mode EsquisseMode de tracé en deux dimensions à l'aide des outils d'esquisse sur la grille d'esquisse. Une esquisse est un ensemble de lignes et d'objets en 2D sur une grille d'esquisse. L'esquisse crée des régions qui peuvent être tirées en 3D. Lorsque vous tirez votre esquisse en 3D grâce à l'outil Tirer, les régions formées par les lignes sécantes deviennent des solides et les lignes deviennent des arêtes. dans le groupe ModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment.. La grille apparaît à l'arrière du support.

   4. Cliquez sur l'onglet Affichage.

   5. Dans le groupe GrilleVoir Grille d'esquisse, sélectionnez TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. la scène au-dessus de la grille. Le bouton disparaît temporairement.

      Vous pouvez également sélectionner Estomper la scèneAugmentez la transparence de la géométrie sous la grille d'esquisse en sélectionnant Estomper la scène sous la grille dans l'onglet Affichage. Sélectionner cette option améliore la visibilité de votre esquisse. sous la grille. Ceci permet d'estomper le support et de mieux voir les sections que vous tracez.

   6. Retournez à l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur. et sélectionnez Arrière dans le menu de l'outil Trimétrique dans le groupe Orienter du ruban. L'arrière du support est désormais face à vous.

3. Créez un alésage à l'arrière du support afin d'y insérer un bouton.

   1. Cliquez sur LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes. de construction dans le groupe Esquisse.

   2. Déplacez le curseur sur la ligne supérieure à l'arrière. Le curseur s'accroche au centre de la ligne.







   3. Cliquez pour commencer la ligne de construction. Prenez soin de cliquer en haut de la partie arrière et non en haut du chanfrein.

   4. Faites glisser pour tracer une ligne de construction au bas de la surface.







      La ligne s'accroche au centre de l'arête inférieure. Appuyez sur Echap pour quitter l'outil.



   5. Cliquez sur Cercle dans le groupe Esquisse et positionnez la souris en haut de la ligne de construction. (N'appuyez sur aucun bouton de la souris.)

   6. Appuyez puis relâchez la touche Maj pour dimensionner à partir d'un autre point, puis déplacez doucement la souris dans la direction où vous souhaitez placer le cercle.

   7. Dans la case Cote, entrez la valeur représentant l'emplacement du centre du cercle (0,742). Le cas échéant, appuyez sur la touche Tab pour passer d'un champ de cote à l'autre.

   8. Appuyez sur Entrée. Le curseur est déplacé vers le centre de l'alésage.







   9. Déplacez doucement la souris et une seconde case Cote apparaît, dans laquelle vous pouvez entrer le diamètre du cercle (.376). Appuyez sur Entrée. Appuyez sur Echap pour quitter l'outil.







   10. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition (la vue revient en 3D) et cliquez sur le centre du cercle afin que les flèches directionnelles se situent sur le cercle.

       Il se peut que vous deviez masquer le bouton pour voir le support. Décochez la case à côté du composant Bouton pour le masquer.

   11. Sélectionnez le guide d'outil Jusqu'à situé sur le côté droit de la fenêtre de conception. Déplacez la souris sur le côté du modèle et utilisez le bouton central pour sélectionner la surface cachée. Lorsque qu'elle mise en surbrillance, cliquez. Le cercle se place sur la surface et devient un alésage.







4. Créez un assemblage.

   1. Cochez la case en regard du composant Bouton dans la structure arborescente pour le réafficher dans la conception.

   2. Faites glisser à l'aide du bouton central de la souris pour faire pivoter le modèle afin que le bouton soit sur la droite et que le support soit sur la gauche.

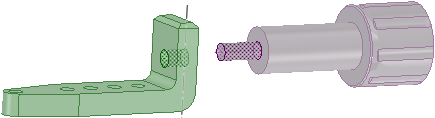

   3. Cliquez sur Sélectionner  dans le groupe Edition (ou appuyez sur la touche S), sélectionnez la surface du petit cylindre à l'extrémité du bouton, puis maintenez la touche Ctrl enfoncée et sélectionnez la surface intérieure de l'alésage.







   4. Cliquez sur Aligner dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant.

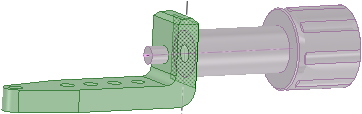

      Le bouton se déplace afin que l'axe de son extrémité soit alignée avec l'axe de l'alésage.

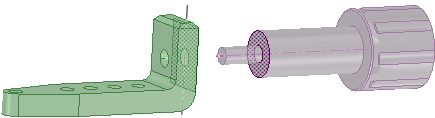

   5. Sélectionnez la surface plate du bouton, juste derrière le petit cylindre.

   6. Déplacez la souris vers le côté du support, utilisez la molette de défilement pour mettre en surbrillance l'arrière du support. Maintenez la touche Ctrl enfoncée, puis sélectionnez l'arrière du support.







   7. Cliquez sur TangenteLigne touchant une courbe (arc ou cercle) au niveau d'un point, sans la croiser, et perpendiculaire au rayon du point de tangence. Vous pouvez tracer une ligne tangente à une courbe ou un arc tangent à une ligne ou une courbe. dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant.

      Le bouton glisse dans l'alésage du support.







      Les surfaces qui se déplacent sont celles du modèle que vous avez choisi en premier.



   8. Faites pivoter votre assemblage pour vérifier que vous avez assemblé le support et le bouton.

5. Enregistrez votre travail.
