Créer une feuille de mise en plan pour votre conception

1. Désactivez l'affichage du bouton en le décochant dans la structure arborescente.

   1. Cliquez sur le menu Fichier et sélectionnez Nouveau > Feuille de mise en plan.

      Une nouvelle fenêtre apparaît avec une feuille de mise en plan contenant les vues de dessus, de face et de droite du modèle Vous pouvez modifier les vues, créer et formater les annotations, formater la feuille de mise en plan et créer des diapositives de révision.

2. Cliquez sur l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur., sur l'outil Sélectionner et déplacez les pièces du modèle afin qu'elles soient plus rapprochées.

3. Réduisez la feuille.

   1. Cliquez sur l'onglet Mise en planMode de tracé en 2D utile lorsque vous n'avez pas besoin de générer d'objets 3D à partir des lignes de ce dessin. Si vous tentez de tirer des lignes de dessin en 3D, elles ne se comportent pas de la même manière que les lignes esquissées. Pensez au dessin comme à une mise en plan au crayon effectuée sur votre conception. Lorsque vous êtes prêt à utiliser votre dessin pour créer une géométrie, vous devez projeter les lignes de dessin sur une esquisse. La projection d'une ligne de dessin sur une esquisse est comparable au tracé à l'encre de la ligne. Vous pouvez importer un fichier AutoCAD DXF ou DWG 2D en tant que dessin. au-dessus du ruban.

   2. Cliquez sur l'outil Formater dans le groupe Configuration de la feuille.

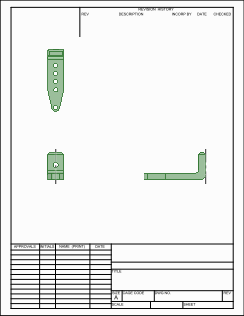

   3. Sélectionnez le format A portrait. La feuille de mise en plan du support se déplace vers le centre de la fenêtre au format portrait.







   4. Vous pouvez basculer entre le modèle et la feuille de mise en plan en utilisant les onglets sous la fenêtre ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

4. Enregistrez votre travail.
