Ajouter une ouverture

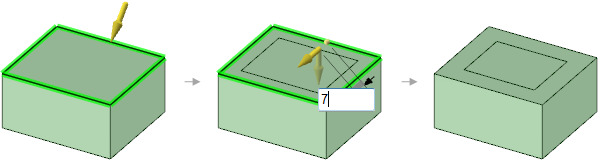

Copiez l'arête supérieure du bloc pour créer l'arête pour l'ouverture :

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Double-cliquez sur une arête supérieure du rectangle.

3. Ceci permet de sélectionner quatre arêtes contiguës. Vous pouvez double-cliquer à nouveau pour faire défiler les sélections possibles. Continuez à double-cliquer jusqu'à ce que les quatre arêtes supérieures soient sélectionnées (voir ci-dessous).

4. Sélectionnez l'option Copier arête dans la mini barre d'outils ou le volet Options. Cette option est située à l'emplacement suivant de la mini barre d'outils :







5. Faites glisser l'arête d'environ 7 mm (ou 0,3 pouce) vers le centre de la partie supérieure.

   Ceci permet de créer une copie de l'arête décalée par rapport à l'arête d'origine de la dimension glissée ou entrée.

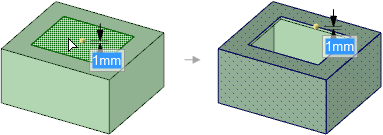

Evider le solide

1. Cliquez sur CoqueSolide ou pièce évidée d'une face sélectionnée afin d'obtenir une coque d'une épaisseur spécifique. dans le groupe Insérer de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Cliquez sur la face que vous avez créée en copiant l'arête.

3. Modifiez l'épaisseur de la coque :

   • Si vous utilisez les unités métriques, définissez l'épaisseur sur 1 mm et appuyez sur Entrée.
   • Si vous utilisez les unités impériales, définissez l'épaisseur sur 0,04 et appuyez sur Entrée.

   Le solide est évidé et la face que vous avez sélectionnée est supprimée.
