Convertir le solide en pièce en tôle

1. Cliquez sur Convertir dans le groupe Importer de l'onglet Tôle.

   Le guide d'outil Sélectionner des corps est activé par défaut.

2. Sélectionnez le corps que vous avez créé.

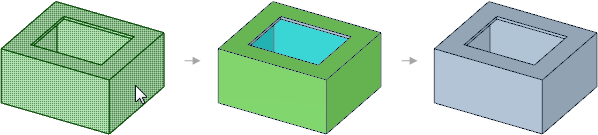

   Les parois, les plis et les jonctions (uniquement les jonctions par défaut créées en tant que tôles, et non celles importées) sont automatiquement détectés et identifiés par des couleurs : l'un des côtés s'affiche en vert, l'autre côté en cyan, les jonctions en violet et les plis partiels en jaune.

   La codification par couleur s'affiche uniquement pour les parois car vous n'avez créé aucun autre élément dans votre conception.

3. Cliquez sur l'outil Sélectionner ou appuyez sur S pour quitter l'outil Convertir.

   Lorsqu'il est correctement converti, le corps est affiché en bleu azur (voir ci-dessous).
