3D マークアップの概要

SpaceClaim では、デザインのバージョン間の違いを強調して伝えるために、3D マークアップスライドを作成できます。ストラクチャーツリー内では 3D マークアップスライドはコンポーネントとして Slide1 などの名前で表示されます。

スライドは、PowerPoint や XPS 形式にエクスポートできます。

[3D マークアップ] グループ

[3D マークアップデザインのバージョン間での違いを強調して明確にするために作成するスライド。] グループには次のツールが含まれます。

3D マークアップを作成するには

1. [デザイン] ウィンドウにマークアップしたいデザインを開きます。

2. [ファイル] メニュー から [新バージョン保存] を選択して、デザインの新バージョンを作成します。

   新バージョンはファイル名にバージョン番号を付けて保存され、アクティブな [デザイン] ウィンドウになります。

3. デザインの新規バージョンを変更します。

4. [ファイル] メニューから [新規作成] > [3D マークアップデザインのバージョン間での違いを強調して明確にするために作成するスライド。] を選択し、最初の 3D マークアップスライドを作成します。

   スライドが [3D マークアップデザインのバージョン間での違いを強調して明確にするために作成するスライド。] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。、[デザイン] ウィンドウ、ストラクチャーツリーに表示されます。ストラクチャーツリーで、ステップ 2 で作成したバージョンは基準デザインというラベルが付けられます。

5. リボンで [挿入] タブを開きます

6. [ファイル] ツールをクリックして、スライドに挿入する前のバージョンまたは元のバージョンを参照します。

   デザインがストラクチャーツリーに表示され、代替バージョンまたは元のバージョンというラベルが付られます。[デザイン] ウィンドウでは、デザインの旧バージョンがワイヤーフレームに透明表示され、新規バージョンの上に直接配置されています。[移動ジオメトリの移動または回転に使用するツール。] ツールはアクティブです。

7. (オプション) 移動ハンドルの軸をクリックしてドラッグし、代替バージョンを別の位置に移動します。

8. [図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブの [3D マークアップデザインのバージョン間での違いを強調して明確にするために作成するスライド。] リボングループにあるツールを使用して、スライドをカスタマイズします。

   寸法変更に注記を付けて、変更の種類に応じて面の色分けを行い、さらに、[図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。] タブの [アノテーション] グループのツールを使用して他のアノテーションを適用できます。ライトウェイトコンポーネントを右クリックして、[コンポーネントの読込み] を選択するとコンポーネントが読み込まれます。

9. 変更部分を効果的に表示するため、必要な数のスライドを作成します。

   ストラクチャーツリーでスライドを右クリックし、[スライドを開く] を選択してスライドを表示できます。

10. 3D マークアップしたスライドを別のドキュメントにエクスポートするには、[ファイル] メニューから [XPS ドキュメントとして保存] または [Microsoft PowerPoint ドキュメントとして保存] を選択します。

3D マークアップスライドを削除するには

1. ストラクチャーツリーでスライドを選択します。
2. 右クリックし、[削除] を選択してスライドを削除します。

スライドはコンポーネントであるため、ストラクチャーツリーからスライドを削除すると、そのスライドのオブジェクトも全て削除されます。この機能により、デザインの作成前であったりアセンブリが終了していても 3D マークアップスライドを整理できます。

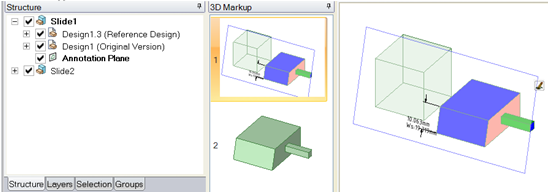

例

ストラクチャーツリーには各スライドのコンテンツが表示されます。[3D マークアップデザインのバージョン間での違いを強調して明確にするために作成するスライド。] パネルではスライドショーで 2 つのスライドが表示されます。[デザイン] ウィンドウには、変更面の寸法と色分けを比較した基準と元のバージョンが表示されます。
