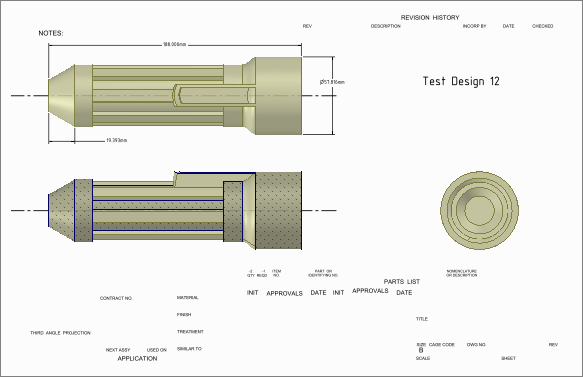

図面シートの概要

ストラクチャーツリーのシートを右クリックし、コンテキストメニューから [図面シートを開く] を選択します。



ストラクチャーツリーのシートを右クリックし、コンテキストメニューから [削除] を選択します。

図面シートウィンドウが閉じます。図面シートがその他の開いているデザインドキュメントから参照されなくなると、アクティブメモリから削除されます。図面シートを参照しているその他のドキュメントからは削除されません。



図面のシートの向きは、通常のマウスとキーボードの組合せ、およびメニューコマンドを使用して決めることができます。たとえば、マウスの中央ボタンを押してドラッグすれば、図面シートを回転させることができます。「向き」を参照してください。

図面シートの任意の場所を右クリックし、コンテキストメニューから [ビュー] > [平面ビュー正面からのビュー。] を選択してシートの正面ビューを表示します。

[ビュー] タブの図面シートには、別々の名前が付いたビューがあります。それらのビューを使用して、デザイン領域でのシートの向きを決定します。ディフォルトの名前付きビューは次のとおりです。

• ホームビュービューをホームビュー設定に戻すツール。また、[ホームビュー] ツールをカスタマイズして、ありとあらゆる向きおよび位置、ズームレベルに設定することもできます。: ビューをディフォルトで正面ビューに変更します。別のビューに設定することも可能です。

• 平面ビュー正面からのビュー。: 選択した面に基づいて、ビューを正面ビューに変更します。何も選択しないと、シートは図面ウィンドウの方向に表示されます。

• フラットビュー: ビューを図面シートの正面ビューに変更します。

「ビューのカスタマイズ」を参照してください。



ストラクチャーツリーでアノテーションプレーンを右クリックし、[全寸法表示] を選択してそのプレーン上のデザインアノテーションを表示します。アノテーションを選択して編集します。図面シートに対する変更内容は、デザインでも表示されます。



図面のストラクチャーツリーでは、各図面の下にデザインコンポーネントが表示されます。次の操作を行うことができます。

• ビューの非表示または表示: ストラクチャーツリーのビューの横のボックスをチェックするかチェックを外します。図面シートのビューを右クリックして、コンテキストメニューから [非表示] を選択することもできます。
• 全てのビューにおけるコンポーネントの非表示または表示: ストラクチャーツリーでコンポーネントを右クリックして、コンテキストメニューから [全てのビューで非表示] または [全てのビューで表示] を選択します。
• 特定のビューにおけるコンポーネントの非表示または表示: ストラクチャーツリーでコンポーネントの横のボックスをチェックするかチェックを外します。

• 全てのビューにおけるオブジェクトの非表示または表示: ストラクチャーツリーでオブジェクトを右クリックして、コンテキストメニューから [全てのビューで非表示] または [全てのビューで表示] を選択します。

• 特定のビューにおけるオブジェクトの非表示または表示: 図面シートでオブジェクトを右クリックして、コンテキストメニューから [選択されたビューで非表示] を選択します。ストラクチャーツリーのボックスをチェックすると再び表示できます。

• ビューにおけるソリッドの孤立: ストラクチャーツリーでソリッドを右クリックして、コンテキストメニューから [選択されたビューで孤立] を選択します。また、図面シートでボディの面を右クリックすることもできます。ビューの全てのジオメトリは、選択したオブジェクト以外では非表示になります。このオプションは、コンポーネントについては使用できません。
• コンポーネントインスタンスにおけるカーブの非表示: カーブを右クリックして、コンテキストメニューから [非表示] を選択します。また、ストラクチャーツリーでカーブの横のボックスをチェックするかチェックを外すこともできます。

以下の図に示すように、ストラクチャーツリーに、ビューで非表示になっている全てのオブジェクトの混合表示状態が表示されます。

図面シートでの表示は、デザインウィンドウでのモデルの表示とは関係ありません。

モデルを新しいドキュメントに挿入した場合、このモデルはドキュメントに保存された表示状態で表示されます。モデルを挿入した後で、オブジェクトの表示は保存されたドキュメントとは関係ありません。

図面シートの既存のビューから図面シートの新しいビュー (アイソメビュー図面シートのビューの 1 つです。アイソメビューにより、選択したビューが作成に使用されたビューから独立します。「投影ビュー」、「横断面」、「詳細図」を参照してください。、投影ビュー図面シートのビューの 1 つです。図面シートでその他のビューの 1 つから投影ビューを作成して、モデルの別の側を表示できます。「アイソメビュー」、「横断面」、「詳細図」を参照してください。、横断面図面シートのビューの 1 つです。横断面は、デザインの横断面を表示します。横断面は、図面シートでその他のビューの 1 つから作成します。「アイソメビュー」、「投影ビュー」、「詳細図」を参照してください。、詳細図図面シートのビューの 1 つです。詳細図は、一部分の拡大などの特定のエリアの拡大ビューを作成し、より詳細な図面を表示します。図面シートでその他のビューの 1 つから詳細図を作成できます。「アイソメビュー」、「投影ビュー」、「横断面」を参照してください。) を作成すると、オブジェクトの表示状態は新しいビューにコピーされます。



図面シートの [ストラクチャー] パネルでルートノードを右クリックして、[ルートパーツを開く] を選択します。

コンポーネントのみのデザインドキュメントから開いた図面シートでは、コンポーネントのルートノードを右クリックしてこのオプションを選択し、アセンブリ全体のデザインドキュメントを表示します。ビューを持たない図面シートでは、[図面シート] ルートノードを右クリックしてこのオプションを選択し、そのアセンブリのデザインドキュメントを表示します。
