軸の挿入

デザインの軸は延長して、回転や旋回に使用できます。軸は、デザインが含まれる空間のエッジに沿って少し延長されます。軸はこの長さを保持し、デザイン内にオブジェクトを追加、削除、または移動すると、これは延長されたり短縮されたりします。軸は、(既存の軸の延長でないかぎり) 軸を作成するために使用された形状にはリンクしていません 。

軸を挿入するには

1. [デザイン] タブの [作成] グループで [軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。] をクリックします。

2. 次のうちの 1 つを選択します。



   選択します。	挿入される軸
   軸面軸が通る 3D オブジェクトの面。軸面上にマウスカーソルを移動すると、軸が表示されます。	面の軸を含む軸
   並行でない 2 つのプレーン	2 つの面を含む理論上のプレーンの交差上にある軸
   直線のエッジ	エッジを含む軸
   円筒および正接プレーン	円筒およびプレーンの交差上にある軸
   線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。	線を含む軸
   原点軸原点を通る軸。	原点軸に沿う軸
   円または円弧	中心点を含み、円弧に垂直な軸
   点とプレーン	点を通り、プレーンに対して垂直な軸
   2 つの点	両方の点を通る軸
   3 つの軸	円筒の軸が 3 つの軸の間に位置するような点の上にある軸



3. (オプション) [ラインの作成] ツールガイドをクリックして基準オブジェクトを選択し、一時的な線 (破線部分) を選択すると、可能ないくつかの軸から 1 つの軸を作成できます。一時的な線の作成の詳細については、「一時的な点、軸、プレーンの挿入」を参照してください。

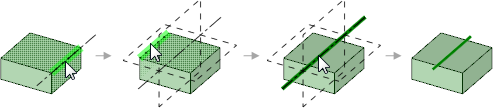

2 点間の中点を通る軸を挿入するには

1. [デザイン] タブの [編集] グループで をクリックします。

2. Alt キーと Shift キーを押しながら 2 点を選択し、その中点を通る 2 つの一時的な軸を作成します。

3. 一時的な軸をクリックします。

4. [デザイン] タブの [作成] グループで [軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。] をクリックします。

例

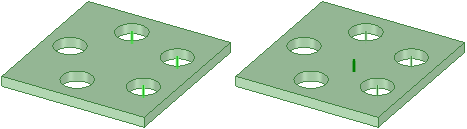

3 つの円筒の軸の選択による軸の作成
