面の置換

SpaceClaimオンラインヘルプ

ある面を別の面に置換するには、[デザイン] タブの [編集] グループにある [置換] ツールを使用します。複数の面を 1 つの面に置換したり、1 つの面を複数の面に置換したり、複数の面を他の複数の面に置換したりすることができます。

[置換] ツールでは、複雑な面とカーブをプレーン、円錐、円筒に手動で簡略化または整列することもできます (この作業を自動化する場合は、自動的に問題領域を検索するために [修復 Closed ] タブの [調整] グループで [簡略化] ツールを使用します)。

[デザイン] タブの [編集] グループで [置換] ツールをクリックします。
置換元の面 (ターゲット) を選択します。
ターゲット面を置換するために使用する面、サーフェス、またはプレーン (ソース) を選択します。

ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択できます。

[置換] ツールをクリックします。
ターゲット面を選択します。
[ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。

ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。
[完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。

[置換] ツールをクリックします。
[ターゲット] ツールガイドをクリックして、各ターゲット面をクリックします。

任意の複数面選択方法を使用することもできます。
[ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。

ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。
[完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。

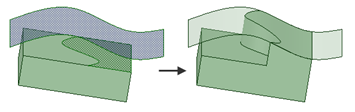

ターゲット面分割をソースサーフェスに置換

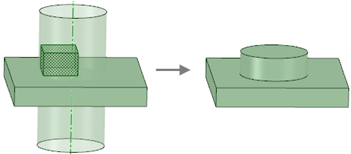

複数のターゲット面 (出っ張り) を 1 つのソース面 (サーフェス Closed ) に置換

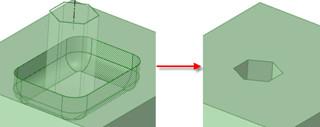

複数のターゲット面 (凹み) を複数のソース面 (サーフェス Closed ) に置換

[置換] ツールをクリックします。
[ターゲット] ツールガイドをして、整列または簡略化する各面をクリックします。

任意の複数面選択方法を使用することもできます。

選択した面が整列または簡略化の候補である場合、赤でハイライトされます。面が SpaceClaim の整列または簡略化公差 (±0.0001m) の範囲内の場合、[置換] ツールで整列または簡略化できます。
[完了] ツールガイドをクリックするか、Enter キーを押すと、ハイライトされた面が整列または簡略化されます。

整列の対象としてハイライトされたほぼ平面の面

簡略化の対象としてハイライトされた面

	連続して [ターゲット] ツールガイドを使用して、ターゲット面を選択します。
	[ソース] ツールガイドを使用して、ソース面、サーフェス、またはプレーンを選択します。
	[完了] ツールガイドをクリックして、ソース面でターゲット面を置換するか、ターゲット面の簡略化または整列を行います。
