シートメタルの識別

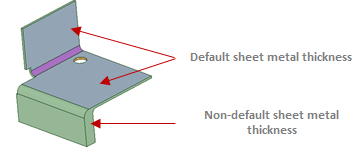

[変換] ツールを使用してボディをシートメタルに変換する場合、または既存のシートメタルボディを使用する場合には、ディフォルトのシートメタルの板厚によって分離されたシートメタル面だけが青で表示されます。厚さがディフォルト値と異なるシートメタル (下図参照) は青で表示されません。

デザインをシートメタルに変換したら、[シートメタル] タブの [インポート] グループで [識別] ツールを使用して、フォーム、ヘム、ジョグル、ビード、ノッチ、ガセットなどのシートメタルのジオメタリを呼び出すことができます。

[選択] > [ボックス選択]を使用してシートメタルジオメトリを識別することもできます。ボックス選択では、事前に識別されたシートメタルジオメトリの前面と背面が選択されます。

ジオメトリの中には、自動で識別されるジオメトリもあれば、手動で割り当てる必要のあるジオメトリもあります。ジオメトリが識別されたら、ハイライト色が変更されてシートメタルオブジェクトを示します。シートメタルオブジェクト

変換されたシートメタルパーツのオブジェクトは、識別しないと展開できません。

シートメタルのジオメトリを識別するには

1. [シートメタル] タブの [インポート] グループで [識別] ツールをクリックします。

2. 必要に応じて適当なツールガイドをクリックして、以下のオブジェクトを識別します。完了したら [完了] をクリックします。

   • ビード: ハイライトされたビードを選択するか、ビードとして識別する面を選択します。

   • フォーム: ハイライトされたフォームを選択するか、フォームとして識別する面を選択します。

   • フォームベンド: ハイライトされたフォームベンドを選択するか、フォームベンドとして識別する面を選択します。

   • ガセット: ハイライトされたガセットを選択するか、ガセットとして識別する面を選択します。

   • ヘム: ハイライトされたヘムを選択するか、ヘムとして識別する面を選択します。

   • ジョグル: ハイライトされたジョグルを選択するか、ジョグルとして識別する面を選択します。

   • ノッチ: ハイライトされたノッチを選択するか、ノッチとして識別する面を選択します。

   • タブ: ハイライトされたタブを選択するか、タブとして識別する面を選択します。

シートメタルオブジェクトの選択

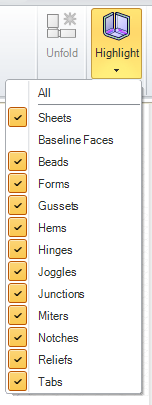

下図に示すように、[シートメタル] タブの [表示] グループにある [ハイライト] ドロップダウンから [全て]、またはその他のオプションを選択します。

例

フォームの自動識別。

ヘムの自動識別。

2 つのベンドを選択してジョグルを識別。

前面と背面を選択してビードを識別。

厚みエッジを選択してノッチを識別。

ガセットの自動識別。

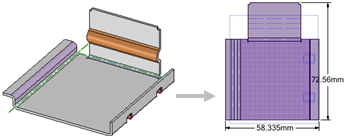

ジオメトリを識別した後のシートメタルデザインの展開。
