Viste delle sezioni trasversali allineate

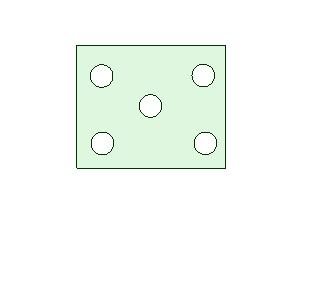

Le sezioni trasversali allineate sono simili alle sezioni trasversali con offset, ma i segmenti sono ruotati intorno a un punto per essere paralleli al foglio. Quindi la larghezza della vista della sezione sarà maggiore della larghezza della vista principale.

In alcuni casi, l'utente potrebbe voler mostrare solo la geometria che giace nel piano della sezione. È denominata sezione Area. In altri casi è possibile visualizzare anche la geometria che sta dietro al piano. In questo caso si parla di SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. totale. Entrambi i tipi sono rappresentati nell'immagine seguente.

La sezione Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.) delle Opzioni SpaceClaim include anche le impostazioni per le Sezioni trasversali. Fare riferimento alle View Options (Opzioni VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente.) e alle Line Style Options (Opzioni Stile linea).

È possibile creare viste planari della sezione trasversale con i metodi seguenti:

• Come nuova vista proiettata da una vista esistente.
• Convertendo una vista esistente in una sezione trasversale.

Dopo aver creato una vista della sezione trasversale, è possibile invertire la direzione di visualizzazione.

1. Fare clic con il pulsante destro del mouse su una linea della sezione o su una freccia.
2. Selezionare Flip Viewing Direction (Inverti direzione di visualizzazione).

È possibile modificare una sezione allineata selezionando e trascinando singoli segmenti lineari della sezione, il segmento che si sta trascinando si aggancia e si unisce alle altre sezioni.

È possibile eliminare i segmenti. Eliminando tutti i segmenti, la sezione ritorna ad essere Planare.

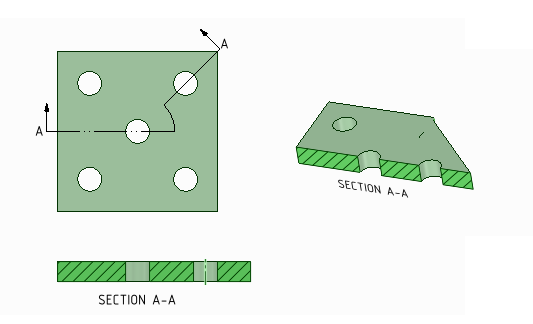

Per creare una sezione allineata con un unico punto di rotazione

1. Creare una vista della sezione trasversale e uscire dallo strumento.
2. Selezionare lo strumento Cross Section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. trasversale).
3. Fare clic sulla guida dello strumento Set Pivot for Aligned Sections (Imposta punto di rotazione per sezione allineate).
4. Fare clic in un punto qualsiasi della linea della sezione per impostare il punto di rotazione.
5. Si attiva la guida dello strumento Create Aligned Section (Crea sezione allineata).
6. Fare clic in un punto qualsiasi della linea della sezione per impostare un punto di taglio.
7. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per spostare quella porzione della linea della sezione.
8. Si crea un arco per mostrare in che modo si collegano le sezioni lineari. L'arco non ha lunghezza nella vista della sezione.

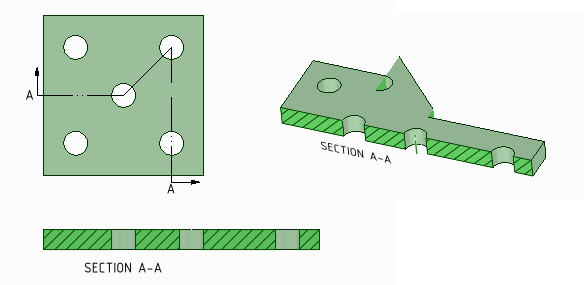

Per creare una sezione allineata con più punti di taglio

1. Creare una vista della sezione trasversale e uscire dallo strumento.
2. Selezionare lo strumento Cross Section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. trasversale).
3. Fare clic sulla guida dello strumento Create Aligned Sections (Crea sezioni allineate).
4. Fare clic in un punto qualsiasi sulla linea della sezione per impostare il punto di rotazione che imposta anche il punto di taglio.
5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per spostare quella porzione della linea della sezione.
6. Ripetere per impostare punti di taglio aggiuntivi.

Per aggiungere parti di sezioni allineate a una sezione trasversale esistente

1. Fare clic con il tasto destro del mouse su una linea della sezione.
2. Selezionare Split Aligned Section (Dividi sezione allineata).
3. Fare clic in un punto qualsiasi sulla linea della sezione per impostare il punto di rotazione che imposta anche il punto di taglio.
4. Lo strumento crea un punto di rotazione predefinito.
5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per spostare quella porzione della linea della sezione.
6. Ripetere per impostare punti aggiuntivi.

Per pubblicare una vista di sezione trasversale in 3D

1. Fare clic con il tasto destro del mouse nella vista della sezione trasversale sul disegno o nell'albero Struttura.

2. Selezionare Publish to 3D (Pubblica in 3D) dal menu contestuale.

   Nell'albero Structure (Struttura) compare una sezione pubblicata come nodo radice.

   Fare clic con il tasto destro del mouse sulla sezione trasversale pubblicata in una finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e selezionare Clip with Plane (Aggancia al piano). Inoltre è possibile utilizzare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per spostare una sezione trasversale pubblicata.
