Viste a sezione spaccata

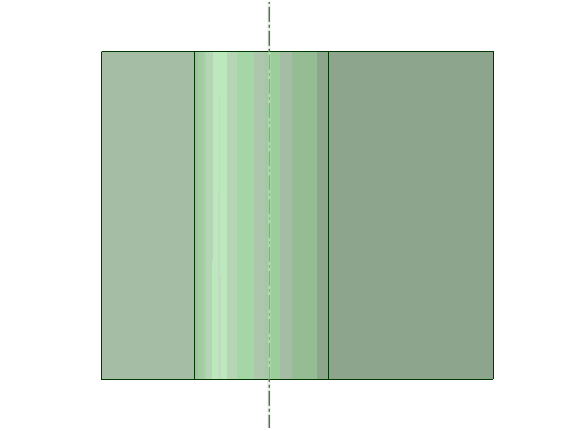

Le sezioni spaccate visualizzano dettagli interni in una porzione di una vista esistente. Si seleziona un punto di attacco nella vista, si definisce la profondità della sezione e si traccia lo schizzo di un contorno di sezione. L'area all'interno del contorno è ritagliata fino alla profondità della sezione per esporre i dettagli interni.

Per creare una vista a sezione spezzata

1. Stabilisci il punto di attacco scegliendo un punto ovunque su un modello all'interno di una vista del disegno.

2. Definisci la profondità.

   • Il valore di default è zero.

   • Se il punto di attacco si trova sull'asse di un foro, una profondità zero crea una sezione attraverso il centro del foro.

3. Scegli il tipo di contorno:

   • Cerchio

   • SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina).

4. Traccia lo schizzo del contorno della sezione.

5. La vista è creata.

Per cambiare lo stile di linea di contorno della vista

1. Apri SpaceClaim Options (Opzioni)
2. Fai clic su Detailing (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.)
3. Apri la pagina General Options (Opzioni generali)
4. Nelle opzioni Linestyle (Stile di linea), seleziona Broken-Out section clipping edges (Bordi di ritaglio della sezione spaccata)
5. Scegli tra:
   • Thin
   (Sottile)
   • Medium
   (Medio)
   • Thick
   (Spesso)

Per modificare una vista a sezione spezzata

1. Posizionati sopra il contorno di ritaglio per pre-evidenziarlo per la selezione
2. Seleziona il contorno
3. Effettua una delle operazioni seguenti:
   • Trascina il contorno per ridimensionare l'area
   • Seleziona l'ancoraggio e trascinalo in un nuovo punto
   • Cambia la profondità nel pannello Properties (Proprietà)
   • Cancella la sezione
